A TURCK CMVT-M8TE rezgésérzékelője: akár 64 kHz-es primer adatrögzítés és csapágyállapot-paraméterek a forgógépek elsődleges okainak elemzéséhez

A CMVT-M8TE primer adatokat szolgáltat a rezgéselemzéshez

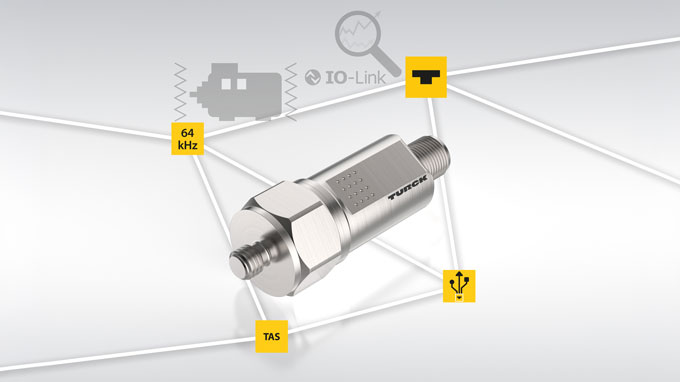

A TURCK CMVT-M8TE rezgésérzékelője akár 64 kHz-es frekvencián továbbítja a primer gyorsulási adatokat IO-Linken keresztül és vezérlő nélkül is lehetővé teszi a frekvenciaelemzést a TAS rezgésfigyelőben

A TURCK bővíti CMVT rezgésérzékelő-sorozatát az egytengelyes CMVT-M8TE modellel, amely forgógépek – például hajtások, hajtóművek, szivattyúk, centrifugák vagy ventilátorok – állapotfigyelésére szolgál. Az érzékelő a MEMS érzékelőelemből származó primer gyorsulási adatokat az IO-Link specifikáció BLOB-átvitelén keresztül továbbítja, ahelyett, hogy azokat belsőleg egy küszöbértékre tömörítené. Akár 64 kHz-es mintavételi frekvenciával működve legfeljebb 320 000 mintát továbbít. Ez lehetővé teszi a felhasználók számára, hogy megállapítsák, vajon kiegyensúlyozatlanság , tengelyeltolódás vagy kezdődő csapágykárosodás okozza-e a rezgést. Az érzékelő a rezgéseket a DIN ISO 10816-3 szabványnak megfelelően értékeli és emellett a DIN ISO 13373-3 szabvány szerinti négyfokozatú csapágyállapot-besorolást is biztosít.

Előnyök

A rezgés okának azonosítása vezérlőprogram vagy kiegészítő szoftver nélkül
A csapágyak kialakulóban lévő károsodásának korai felismerése akár 64 kHz-es mintavételi frekvenciával
A csapágy állapotának felmérése elemzés nélkül; a szabványnak megfelelően meghatározott négy szint
Utólagos felszerelés lehetősége olyan gépeken is, amelyek nem rendelkeznek megfelelő vezérlőkapacitással

Frekvenciaelemzés egyetlen kattintással – nincs szükség vezérlőprogramra

A TURCK beépítette a BLOB-átvitelt és a gyors Fourier-transzformációt a TURCK Automation Suite (TAS) rezgésfigyelőjébe, amely ingyenesen letölthető szoftver. A felvétel egyetlen kattintással elindítható. A monitor megjeleníti a ciklikus paramétereket, a primer adatokat az időtengelyen, valamint azok spektrumát a frekvenciatengelyen. Minden érték CSV-fájlként exportálható. Az első méréshez csupán egy érzékelőre, egy IO-Link-masterre és egy laptopra van szükség. A BLOB-átvitel egy konfigurálható, csupán néhány másodperces időablakban pillanatképet készít.

A rendszerbe történő integráció három megvalósítási szintje

A felhasználó dönti el, hogy az érzékelő milyen mértékben legyen integrálva az automatizálási rendszerbe. A két pnp kimenet egymástól függetlenül kapcsol, amint egy beállított esemény bekövetkezik, és közvetlenül vezérli a jelzőfényeket. A paraméterértékeket folyamatosan továbbítják a vezérlőnek IO-Linken keresztül vagy 4…20 mA-es analóg jel formájában. A felhasználók a vezérlőprogramból is elindíthatják a BLOB-átvitelt és ott feldolgozhatják a primer adatokat. Az érzékelő egyszerűen felszerelhető M8-as menetének köszönhetően , igény szerint más menetméretekhez való adapterekkel vagy mágneses rögzítéssel.

FŐBB PARAMÉTEREK

BLOB-átvitel IO-Linken keresztül, felvételenként legfeljebb 320 000 gyorsulási értékkel
MEMS-érzékelő, legfeljebb 64 kHz-es mintavételi frekvenciával, ±48 g mérési tartománnyal, legfeljebb 12 kHz-es frekvenciatartománnyal
A csapágy állapotának minősítése a DIN ISO 13373-3 szabvány szerinti négy szint , értékelés a DIN ISO 10816-3 szabvány szerint
TAS rezgésfigyelő szoftver beépített FFT-vel és CSV-export funkcióval, ingyenesen letölthető
IO-Link, két pnp kapcsoló és 4…20 mA analóg kimenet , önálló vagy PLC-alapú használatra
