Megoldások festőműhelyeknek

Egy kínai autógyártó a Turck BL compact állomásait, csatlakozó termékeit, és közelítés kapcsolóit használja új festőműhelyében

A festési folyamatok kifejezetten magas követelményeket támasztanak az automatizálási elemekkel szemben. A Turck IP67 BL compact terepi busz állomásai ellenállnak a kínai autógyártó üzemében fennálló nehéz ipari körülményeknek, és a kapcsolási jelet a csúsztatószános szállítószalag rendszerről a kontrollerre költséghatékonyan viszik át. A Turck hozzátartozó csatlakozó elemei és induktív közelítés kapcsolói teszik teljessé a robosztus megoldást.

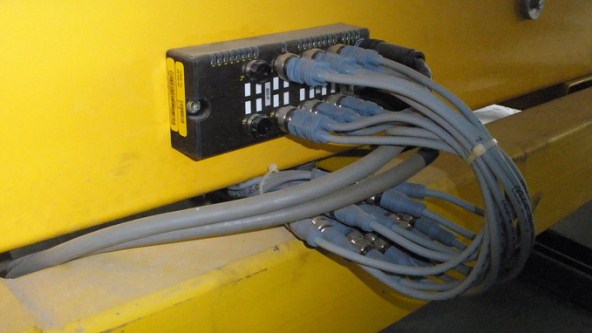

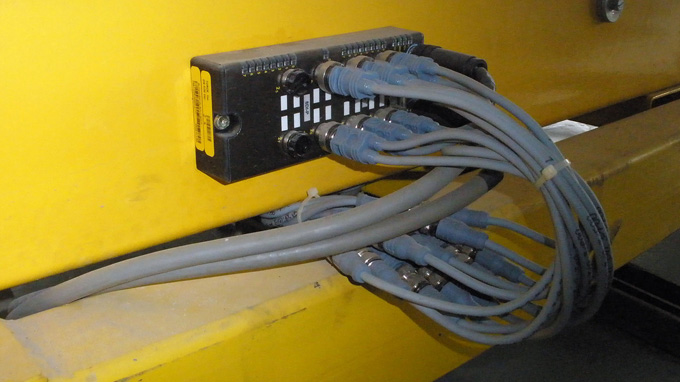

Teljesen zárt tokozású BL compact modulok a csúsztatószános szállítószalag acél tartójára szerelve

Nehéz ipari körülmények a festősoron

Az autóipari többlépcsős festési folyamat, az üzem magas szintű automatizálása, és a különlegesen nehéz ipari körülmények között az összehangolt különböző folyamatlépések az alkalmazott automatizálási komponensekre és integrátor elemekre nézve különösen nagy kihívást jelentenek. A projekt központi feladata az volt, hogy automatizálják a festősor szállító rendszerét. Ennek alapját egy automatizált csúsztatószános szállítószalag rendszer képezte. A síneken elhelyezkedő csúsztatószánok önálló és biztonságos vezérlése számos pozíció mérési pontot, érzékelő jelet, és motorvezérlő jelet kíván meg.

Nyílt szabvány

A kapott ügyfél specifikáció tartalmazta a festőrobot beállítását és vezérlését, valamint a szállítószalag rendszer rugalmas integrálását – és mindezt úgy, hogy közben állandó értéken fenn kell tartani a gyártás hatékonyságát teljes termelési kapacitás mellett. A felelő mérnökök egy olyan automatizált rendszert akartak, aminek alapját egy nyílt protokoll képezi és amit szabványos kábelek felhasználásával lehet megvalósítani.

A DeviceNet-re esett a választás. A terepi busz szabvány egy olyan nyílt protokoll, ami kellő rugalmasságot biztost a festőműhely által támasztott követelmények optimális kielégítéséhez. Az üzem mérete miatt a Turck BL compact állomásait szerelték fel, melyek az összes bemeneti jelet buszkábelen továbbítják a következő I/O állomásra , majd tovább a mester egységhez. A Turck BL compact, IP67 védettségű DeviceNet moduljai a festősor teljes hossza mentén elnyúló szállító rendszer acél tartójára vannak rászerelve – továbbá közvetlenül a motorvezérlő mellé, ami a csúsztatószánok teljes szállítási műveletét koordinálja.

Az ügyfél a BL compact állomásokat 16 digitális bemenettel (BLCDN-8M12S-8DI-P), illetve a kisebb verzió esetén nyolc digitális bemenettel (BLCDN-4M12S-8DI-PD) használja. Ezek alkotják a festősoron a teljes buszrendszer gerincét.

Különlegesen robosztus

A kompakt állomások teljesen zárt, epoxi gyanta tokozással rendelkeznek, így biztosítani tudják a hihetetlen robosztus kialakítását és az IP69K védettségi szintet. A blokk modulok termikus jellemzői szintén lenyűgözőek: Képesek kibírni a -40 és +70 °C közötti hőmérsékletet. A magas hőmérséklet ellenére a festősor nem befolyásolja a modulokat. Az I/O állomások kiterjedt diagnosztikai funkciói lehetővé teszik az ügyfél számára a rendelkezésre állás növelését és a szükséges szintű megbízhatóság biztosítását. A modulon lévő LEDek a dolgozó részére helyben, a terepen szolgáltat megbízható állapotjelzést a bemenetekről. A hozzátartozó Y csatlakozó kábelek, valamint a buszkábel szintén a Turck portfolióból érkezik.

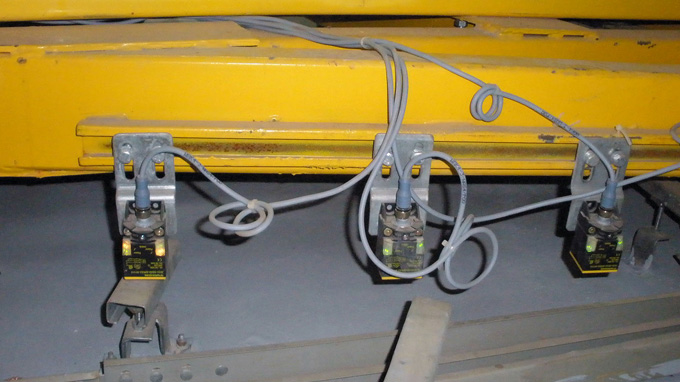

A Turck BL compact modulokat kínál analóg jelek, kapcsoló jelek, RFID olvasó/író fejek, illetve egyéb jeltípusok csatlakoztatásához. Az egyes BL compcat állomásokat jelfeldolgozókkal szerelték fel az ügyfél alkalmazással kapcsolatos speciális igényének a kielégítésére, az állomásokkal és kábelekkel kapcsolatos költségek csökkentésére. A rendszer tökéletesen illeszkedett az alkalmazáshoz, karbantartása egyszerű, és a közelítés kapcsolókat, valamint a terepi busz állomásokat és csatlakozó elemeket is a Turck portfolióból választották.
