MOTOROK KÖZPONTI ÁLLAPOTMONITOROZÁSA

Megbízható állapotmonitorozás a QM30VT1 rezgés és hőmérséklet-szenzor segítségével

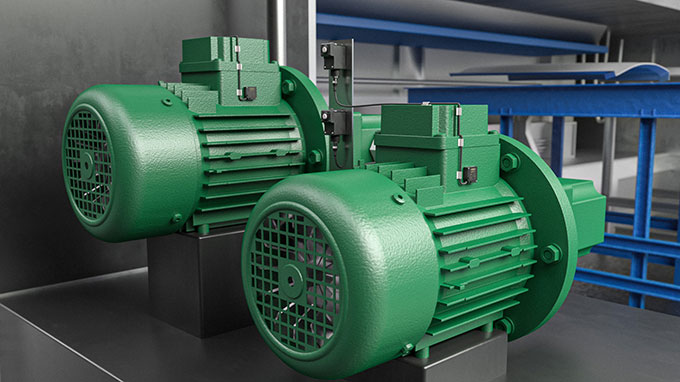

Gyártóüzemekben és raktárakban számtalan méretű motort alkalmaznak – kipufogórendszerek, szivattyúk vagy kompresszorok részeként és nagyon gyakran távoli hozzáférésű helyeken. Ezért a gépek karbantartása időigényes és hibákkal teli, főleg ha a karbantartó személyzet csak néha előforduló, helyszíni műveletvégzésre van kiképezve.

Ehelyett a motorok paraméterei összegyűjthetőek, kielemezhetőek, központilag kijelezhetőek vagy akár vészriasztás útján időben értesülünk egy jövőben valószínűsíthető hibáról. Rádiófrekvenciás technológia segítségével vihetjük át az adatokat a QM30VT1 rezgés- és hőmérsékletszenzorról a TX700 családhoz tartozó HMI eszközre.

ELŐNYÖK

  • Vezérlő rendszerek egyszerű átépítése azok módosítása nélkül
  • Megbízható állapotmonitorozás, egyedi adatmegjelenítéssel és automatikus vészjelzésekkel
  • Megfelelő technikai személyzet bevetése a hatékony, megelőző karbantartásnak köszönhetően
  • Nehezen megközelíthető motorok paramétereihez való hozzáférés

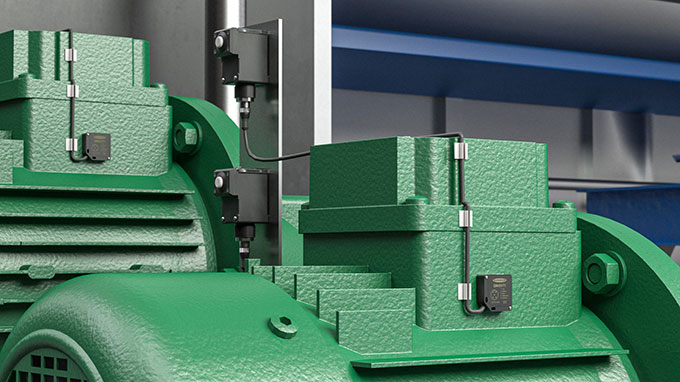

  • Közvetlenül a motorra szerelve a QM30 szenzor rezgés-és hőmérsékletadatokat szolgáltat

  • Vezeték nélkül: az állapotadatokat saját vezetéknélküli hálózaton továbbítjuk

  • A TX700 megjeleníti a mért adatokat és riasztásokat

Robusztus szenzor rezgés és hőmérséklet érzékelésére

Mechanikai hibák okozzák a tengely kiegyensúlyozatlanságát? A gördülőelemes csapágy hibásodott meg vagy a forgórész excentrikus? A mechanikai rezgések okozhatnak ilyen elváltozásokat.  A QM30VT1 rezgés- és hőmérsékletszenzor nagypontossággal érzékeli a rezgéseket. A kompakt, MEMS (Micro-Electro-Mechanical System – mikro elektromechanikus rendszer) alapú szenzort közvetlenül a motorblokkra helyezzük mágneses felfogatóelem segítségével. Különböző frekvenciatartományokban kapunk sebesség és gyorsulás adatokat két tengelyen ( x és z). Változás a mérési adatokban különböző meghibásodásokra vezethető vissza.

A motorok hőmérsékletének mérése elsődleges szempont, mivel a hőmérséklet számottevő növekedése a csapágyazás kopására vagy elégtelen kenésére vezethető vissza. Az IP67-es védelmű szenzor érzékelési tartománya -40 °C ......+105 °C.

Adatközlés saját vezetéknélküli hálózaton keresztül

A rezgés- és hőmérsékletszenzor az elemes táplálású DX80-as rádiós adóba köthető. A mért érték ezután egy vezetéknélküli hálózaton keresztül a DX80-as vevő egységbe kerül.

Egyedi adatmegjelenítés

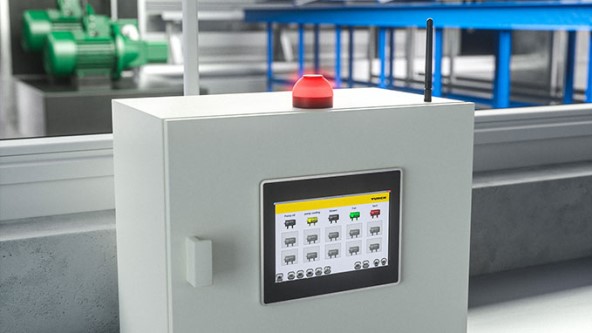

A karbantartó csapat egységes képet kap az összes motor állapotáról  a Turck HMI/PLC TX700 eszköz segítségével. A TX VisuPro software lehetőséget nyújt a mért adatok változatos kijelzésére.
Statisztikai trendek, naplóadatok kibontása vagy vészjelzések konfigurálása pld. e-mail értesítések stb. Lehetőség van még a céges hálózatra való kapcsolódásra Etherneten keresztül.

Vezérlő rendszer mint stand-alone megoldás

Ezzel a stand-alone megoldással a karbantartók azonnali visszajelzést kapnak az összes gép aktuális állapotáról – legyen az helyi HMI kijelző vagy a hálózati számítógépek bármelyike.
