Gyorscsatlakozós vezetékezés Rb-s területeken

A Turck Rb-s területre is alkalmas gyorscsatlakozós vezetékezési rendszere valamint a BL20 remote I/O rendszere támogatja a moduláris koncepciót az olaj- és gázipari Enerflex gyártóüzemében .

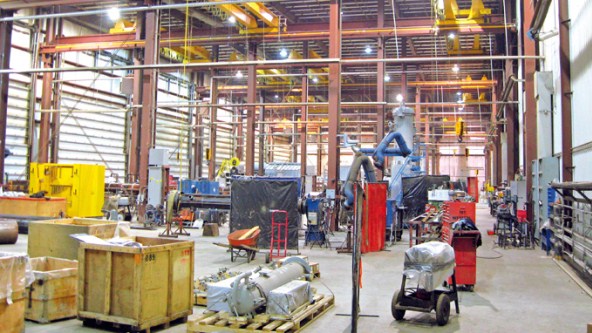

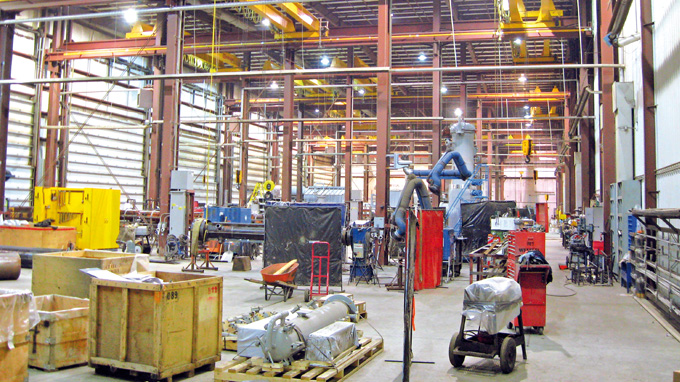

A Calgary-ban székelő olaj-és gázipari szakértő cég, az Enerflex először felépítette moduláris gyártóüzemét, hogy tesztelhesse a rendszereket és elvégezhesse az előzetes üzembehelyezéseket, hogy aztán lebonthassa azt és a szállításhoz méretezett konténerekbe rakja. Azért, hogy ki tudja használni ennek a moduláris koncepciónak az előnyeit, az Enerflex mérnökei a Turck Rb-s területen is használható gyorscsatlakozós vezetékezési rendszerét, valamint a BL20 remote I/O rendszerét használták.

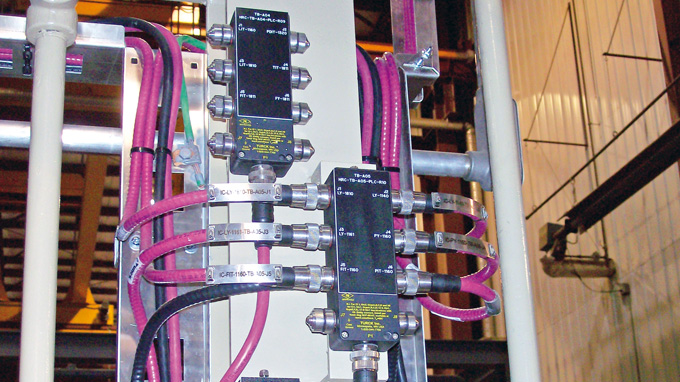

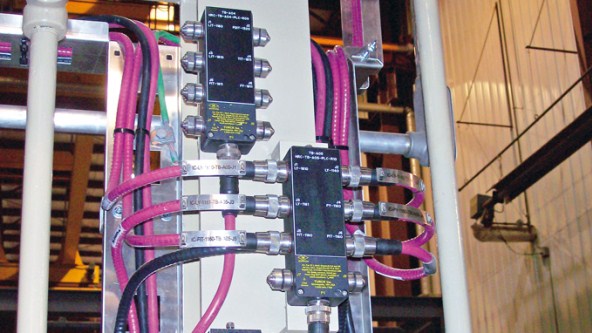

Az Enerflex a TURCK páncélozott 8 csatornás elosztódobozát választotta 7/8”-os csatlakozókkal

A kanadai olaj- és gázipari cég, az Enerflex központja az Alberta-i Calgary-ban van, gyártó és szerviz üzletágakkal is rendelkezik. Míg a szolgáltatások körébe tartoznak a műszer- és vezérléstechnika valamint a sűrítéssel összefüggő gépészeti tevékenységek, gyártói oldalról az olaj- és gázkitermelés , sűrítés és környezetvédelmi szolgáltatások. Az Enerflex Production and Processing (P&P) felelős az olaj-, földgáz- és vegyiparban használható beüzemelésre kész moduláris termelőegységek tervezéséért és megépítéséért.
Az Enerflex évek óta úgy tervezi meg egy üzem gépészeti elemeit, hogy azok karimák és szerelvények segítségével olyan méretekre legyenek bonthatóak, ami elfér egy konténerben, azonban a műszerezettség mindig fejtörést okozott.

A fizikai réteg továbbfejlesztése

Ezen a területen a Turck hathatós segítséget nyújtott. A Turck gyorscsatlakozós rendszere innovatív, mert lehetővé teszi robusztus csatlakozók használatát, amivel a folyamatműszereket lehet csatlakoztatni és azok jeleit egy előre elkészített kötődobozban össze lehet gyűjteni a terepen. A kötődobozból egy sokeres kábel vezet körbe a különböző terepi csomópontokhoz és onnan vissza a vezérlőszekrénybe.

Az első projekt 2008-ban kezdődött, amikor egy amerikai olaj- és gázipari vállalat az Enerflex P&P céget kérte fel, hogy földgáz feldolgozáshoz építsen meg egy komplett amingáz közömbösítő létesítményt.

Gyorscsatlakozó és remote I/O

Az Enerflex úgy döntött, a Turck Rb-s területen is használható gyorscsatlakozós vezetékezési valamint BL20 remote I/O rendszerét fogja használni. A BL20 Rb-s területek gyártási folyamatainak remote I/O kezeléséhez nyújt költséghatékony és könnyen konfigurálható rendszert. Az EtherNet/IP protokollt használó BL20 I/O megoldást választották, ami az egész világon rendelkezik 2-es divízió/2-es zóna tanúsítvánnyal.

A kivitelnek nagyszámú jelet kellett kezelnie és úgy kellett csökkenteni a vezetékezési igényt, hogy közben biztosítani kellett az ügyfél által megkövetelt 20 százalékos tartalék-kapacitást.
Amikor a vezetékezés, valamint a PLC programozás és az üzembehelyezés befejeződött az Enerflex telephelyén, az elkészült állványt kisebb részekre bontották . Ez annyit jelentett, hogy a körbefutó kábelkötegeket le kellett csatlakoztatni és feltekerni egészen az állvány szétválasztási pontjáig, ahol azokat le kellett zárni a szállításhoz. Amikor mindez a rendeltetési telephelyre került és a helyi munkások újra összeszerelték, a jelutak tesztelése nagyon gyorsan ment végbe, mivel a gyorscsatlakozók pinkiosztása gyárilag adott volt. Ez azt jelentette, hogy a csatlakoztatásokat hibamentesen tudták elvégezni, ami tovább növelte a hatékonyságot és csökkentette a telepítési költségeket.
