ATEX tanúsítvánnyal rendelkező érzékelők tengeri alkalmazáshoz

A Streicher a Turck ATEX tanúsítvánnyal rendelkező induktív Namur érzékelőit használja a tengeri fúrótornyain.

Annak érdekében, hogy az Északi-tengeren lévő régi platformokat korszerűsítsék a legújabb standard szerint, a Streicher kifejlesztett egy olyan fúrótornyot, ami moduláris rendszerének és a modulonkénti maximálisan 11 tonna súlyának köszönhetően költségkímélő, egyszerű és biztonságos. A Turck ATEX tanúsítvánnyal rendelkező induktív érzékelői számos végállást érzékelnek.

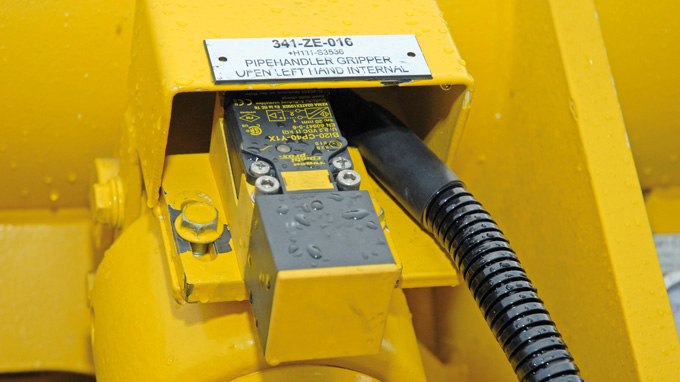

A TURCK ATEX tanúsítvánnyal rendelkező Namur érzékelői dacolnak az óceáni időjárási viszonyokkal

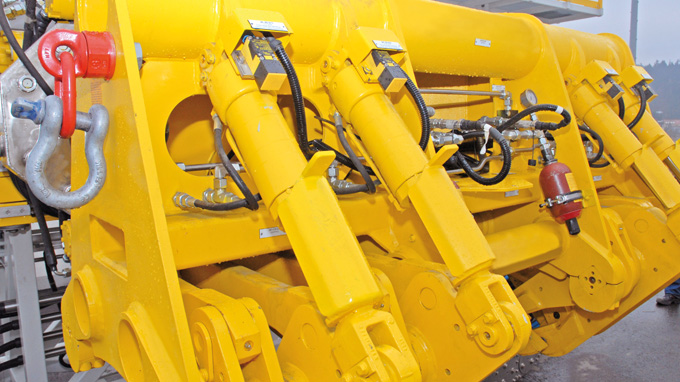

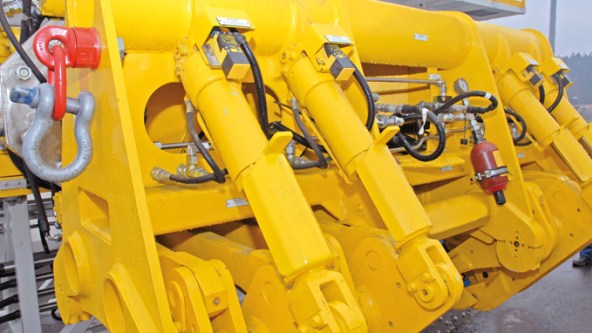

10 db induktív szenzor érzékeli a csőkezelő aktuális állapotát

A németországi Deggendorf-ban található Streicher csoport jelenleg az első olyan fúróplatformját építi, amit vízen lehet használni. A vállalat sokéves tapasztalattal rendelkezik fúrótornyok és platformok gyártásában, valamint ezen technológiák fejlesztésében. A szolgáltatások skálája magába foglalja a mélyfúráshoz használt gépek gyártását a kőolaj, propán-bután gáz és a geotermikus energiaipar számára, valamint a vízszintes fúróberendezéseket csővezetékek ásás nélküli lefektetéséhez.

Moduláris koncepció

Hosszú ideig a Streicher csak szárazföldi technológiákat fejlesztett és gyártott, de körülbelül két évvel ezelőtt a cég elkezdte fejleszteni és megépíteni első tengeri platformját. A Streicher által gyártott szerkezet előnye a moduláris felépítés és az, hogy az egyes modulok nem nehezebbek 11 tonnánál, ami lehetővé teszi, hogy a daru biztonságosan rá tudja emelni a modult a platformra. Éppen ezért ez a konstrukció különösen alkalmas régebbi rendszerek korszerűsítéséhez és cseréjéhez.
A szerelők az egyedi modulokat először Deggendorf-ban, a Streicher üzemcsarnokában rakták össze. Az ily módon előkészített szerkezetet a földön, az épületen kívül állítják össze. A funkcionális és biztonsági ellenőrzések, valamint az ügyfélnek szóló oktatás után a szerkezetet újra szétszedik, majd a rendeltetési helyére szállítják. A moduláris koncepció gyors telepítést tesz lehetővé a platformon, tizenkét nap alatt elvégezhető.

Namur érzékelők Rb-s területen

Az olaj fúróplatformon lévő számtalan mozgó elem végső pozíciójának megbízható érzékeléséhez a Streicher a Turck induktív érzékelőit használja. Az új szerkezeten mintegy 60 darab érzékelőt használnak. A kocka alakú közelítéskapcsolóknak akár 20 mm-es érzékelési tartománya van acél céltárgy használata esetén, és a tengeri használatnál felmerülő összes követelménynek eleget tesz. A Namur érzékelők ATEX II 2 G, zóna 1-es tanúsítvánnyal rendelkezik és teljesíti az IEC 61508 szabvány szerinti SIL2 kritériumokat. Az érzékelők bekábelezése roppant egyszerű tömszelencés kivitelüknek köszönhetően.

Megoldásorientált partner

A Turck nem csak azzal bizonyítja kiválóságát, hogy termékei megbízhatóak, hanem azzal is, hogy innovatív, megoldásorientált partner . A SIL3 követelményeknek történő megfeleléshez a fúrószerkezeten a pozíció ellenőrzéséhez és figyeléséhez két SIL2 érzékelőt kellett párhuzamosan használni. Mivel az ilyen szerkezeten nagyon szűkös a hely, az érzékelőket egymáshoz közel kellett felszerelni. Ez általában problémát szokott okozni, mivel az induktív érzékelők hatással vannak egymásra.
