DIN sínre pattintható hőmérséklet-mérőerősítő

A BP Lingen olajfinomító modernizálja a hőmérséklet-mérést a Turck IM34 DIN sínre pattintható hőmérsékletmérői segítségével.

Amikor olajfinomításról van szó, a hőmérséklet-értékek a legfontosabb folyamatparaméterek közé tartoznak. Éppen ezért a finomító hatékony működése érdekében a hőmérséklet mérésekkel szemben az elvárások igen magasak. A Lingenben található BP finomítóban az EMSR szakemberek a Turck univerzális IM34 hőmérséklet-mérőerősítőiben bíztak, amikor az üzem modernizálásának részeként e mellett döntöttek.

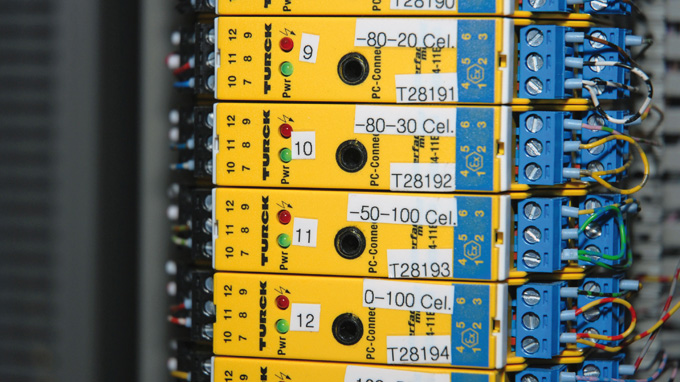

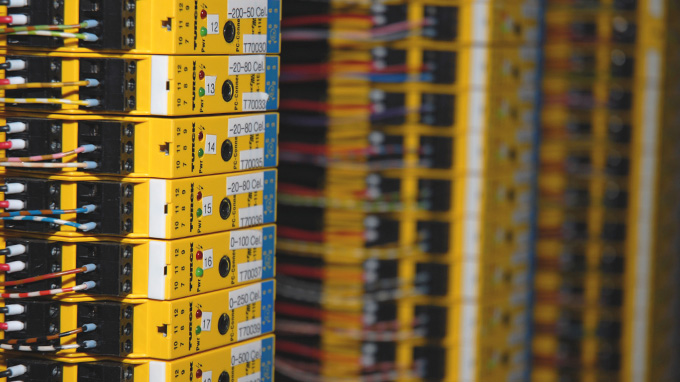

A TURCK IM34-es sorozatú univerzális hőmérséklet-mérő erősítők biztosítják a korszerű adatfeldolgozást

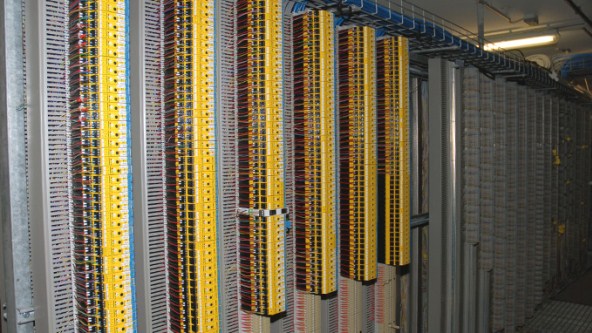

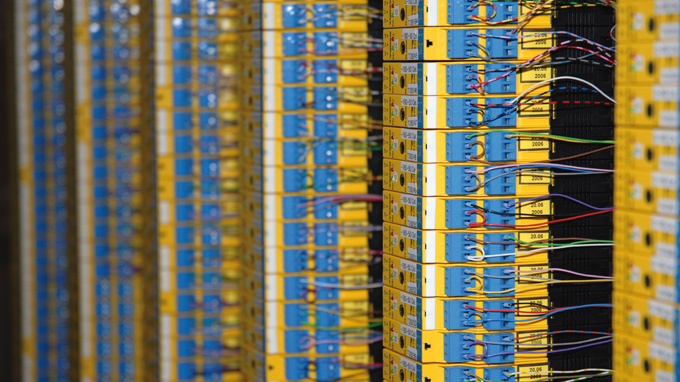

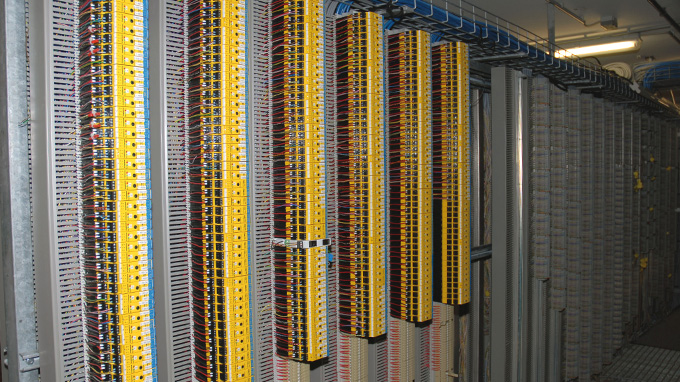

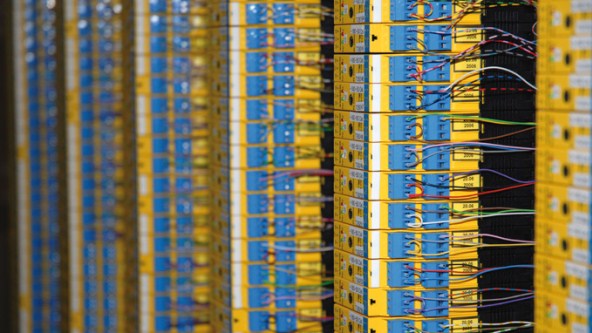

Szépen elrendezve: a kompakt IM34 hőmérséklet-mérőerősítők felszerelése, csatlakoztatása roppant egyszerű

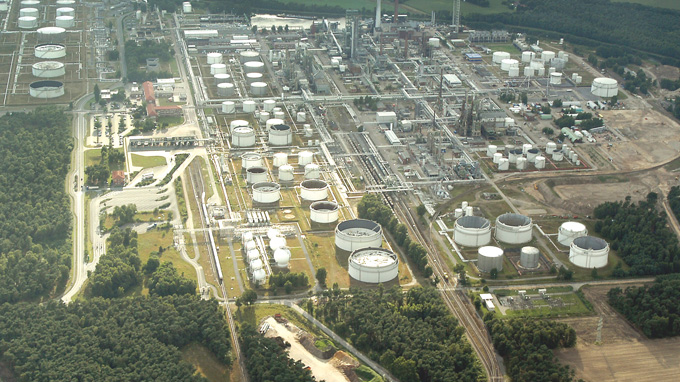

A BP Lingen Emsland olajfinomító

A DIN-sín kiváltja a 19"-es technológiát

A nyersolaj finomításához az egyik legfontosabb folyamatparaméter a hőmérséklet. Az 1980-as években telepített hőmérséklet-mérőerősítők cseréje az egyik fő kérdés a BP németországi Lingenben működő finomítójában. A vezérlőtermekben ezidáig használt 19"-es mérőerősítőkkel szemben a BP Lingen a DIN-sínes egységek mellett döntött. “A 19"-es technológia egyre inkább eltűnik üzemeinkből, mivel a DIN-sínes megoldás költséghatékonyabb, a szerelési idők pedig lényegesen rövidebbek”, mondja Nitschke. “Amikor szükség van rá, különböző gyártóktól származó egységeket is ki tudok cserélni probléma nélkül – egyszerűen eltávolítom a régi egységet a sínről, és ráhelyezem az újat, bekötöm a tápfeszültséget, jel be- és kimenetet, és ezzel kész.”

Annak ellenére, hogy a 19"-es technológia lecserélésekor nagyon sok gyártó termékeiből lehetett választani, a BP szakemberei tudatosan választották a Turck IM34 hőmérsékletmérő egységét: “Abban az időben szemügyre vettük a vezető beszállítók termékeit, majd kiválasztottuk a Turck termékét“, magyarázza Holger Nitschke. “Azon túlmenően, hogy kiváló ár/érték aránnyal rendelkezett, számunkra fontos volt a kompakt kivitel és az egyszerű felszerelhetőség is , tekintve hogy a vezérlőteremben egyre kevesebb hely áll rendelkezésre.”

A hőmérséklet-mérési technológia modernizálása nem feltétlenül jelent teljesen új installációt, ahogy a Lingen finomító példája is mutatja. Megfelelő technológia alkalmazásával a ma követelményeit ki lehet elégíteni egyszerűen a hőmérsékletmérők cseréjével. “A múltban K típusú hőelemeket használtunk hőmérséklet-érzékelésre. Ez az oka annak, hogy miért van olyan nagyszámú nikkel-króm/nikkel kábel lefektetve a vezérlőterem és az üzem között. Az üzem összes meglévő vezetékét – ideértve az érzékelőket is – tovább lehet használni” magyarázza Nitschke.

Az IM34 többféle jelet képes feldolgozni

A hőelemek mellett a folyamatautomatizálásban egyre nagyobb számban használnak Pt100-as hőmérséklet- érzékelőket, aminek működési alapját a platina ellenállásának hőmérséklet hatására történő megváltozása adja. Ellenállás elvű hőmérőként, ami -200°C.... +500 °C közötti tartományban képes mérni, a Pt100 pontosabb, mint a hőelem. Ezzel szemben a hőelem nagyobb hőmérsékleti méréshatárral rendelkezik. Bármelyik mérési eljárást is használják, az IM34 univerzális hőmérséklet-mérő képes feldolgozni az Ni100/Pt100 ellenállásoktól, valamint hőelemektől érkező jeleket, továbbá a mV-os jeleket is. A készülék egyesíti ezt az univerzális működést a szabadon paraméterezhető adatgyűjtővel és egy PC interfésszel az egyszerű programozhatóság érdekében. Az IM34-hez tartozó DTM (Device Type Manager) leíró fájl az FDT konzorcium jelenlegi ajánlásai szerint lett kifejlesztve.
