A BL20 Codesys Gateway vezérli a képfeldolgozó gépet
Az ISW cég PALC nevű képfeldolgozó rendszere a Turck CoDeSys-el programozható BL20 gateway-t használja az adatmátrix és szöveges adatok ellenőrzéséhez.

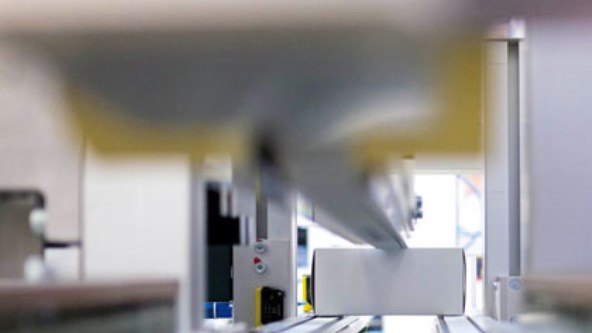

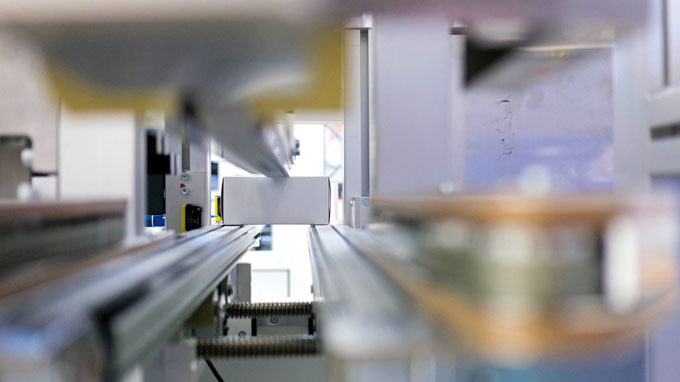

A szállítószalagon mozgó dobozok elhaladnak a kamera mellett, ami ellenőrzi a nyomtatás minőségét

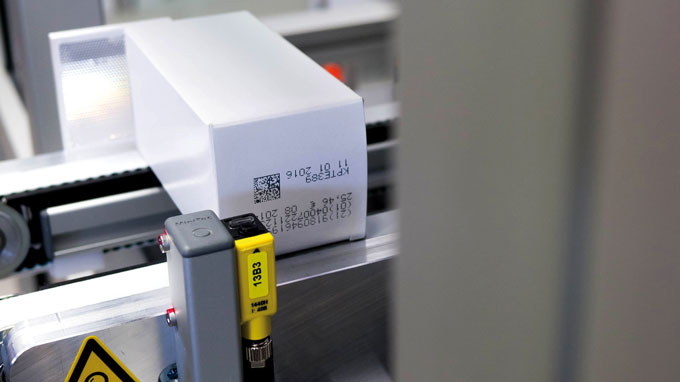

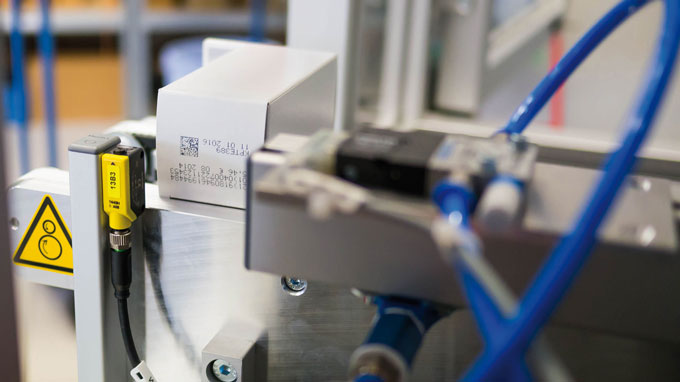

A PALC egység selejtezési részén található fotoelektromos érzékelő...
használatos a selejtezés ellenőrzéséhez

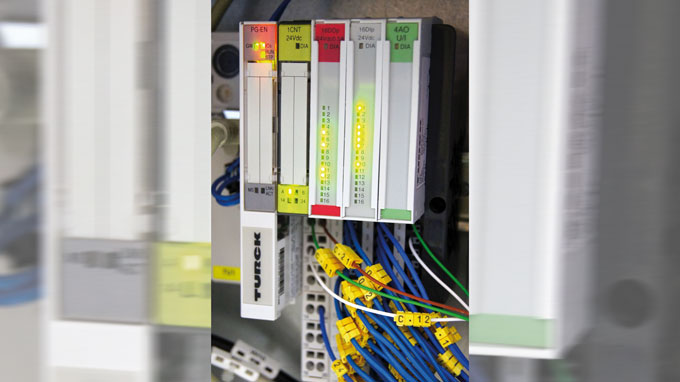

Az ISW a PALC teljes vezérlését a Codesys-es BL20 gateway segítségével végezte el

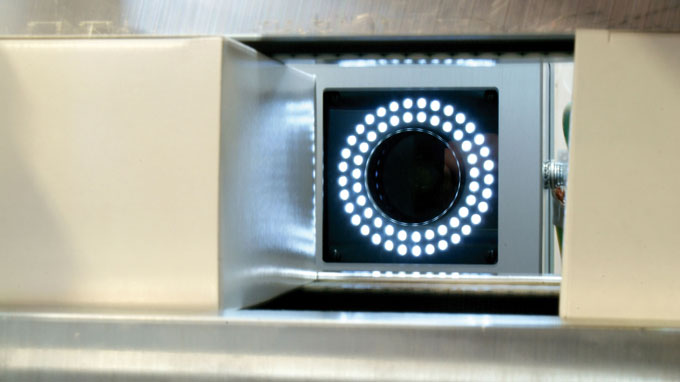

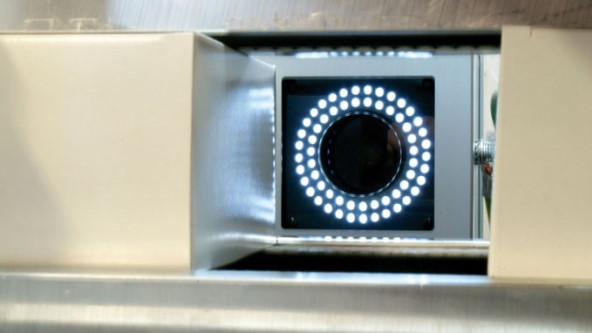

A kamera ellenőrzi a nyomtatás minőségét

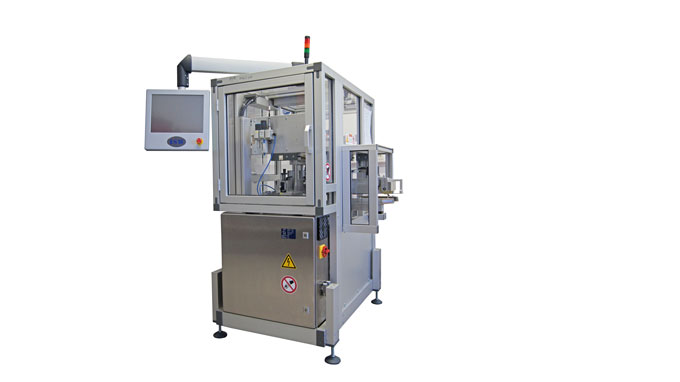

Az Industrielle Sensorsysteme Wichmann GmbH (ISW) cég PALC egysége
“A rendszer magját a PLC képezi”. Tobias Wichmann, ISW GmbH
A PALC (Package Aggregation Line Controller) egységet főként a gyógyszeriparban használják. A szokásos alkalmazása során a gép megjelöli a behajtogatott dobozt egy egyedi sorozatszámmal, termékspecifikus adattal és adatmátrix kóddal. Ezt követően ellenőrzi a nyomtatás minőségét. Erre azért van szükség, hogy garantálni lehessen az olvashatóságot a végfelhasználás helyén is (például a gyógyszertárban).
A PALC egység részei a szállítószalag, ami a hajtogatott dobozok beadagolását végzi a világítással ellátott kamerához. Az adagolónál lévő fotoelektromos érzékelő elindítja a nyomtatást és a mérési folyamatot. Ezt kombinálva egy másik jellel, amit a motor forgójeladója szolgáltat, biztosítjuk a megfelelő időzítést a nyomtató és a kamera között. A kamera a nyomtatás minőségét ellenőrzi a betanított jellemzők alapján. Ha a nyomtatási eredmény nem egyezik a várt értékekkel, a sűrített levegős fúvóka lefújja a hajtogatott dobozt a szállítószalagról a selejt csúszdára. Egy másik fotoelektromos érzékelő beindítja a sűrített levegős fúvókát, hogy a hibás dobozt (nem OK) a szállítószalagról a selejt csúszdára fújja.
Egyszerű kezelés
Mindkét fotoelektromos érzékelőt a Banner Engineering, a Turck fotoelektronikai megoldásokat fejlesztő és gyártó partnere biztosította. A rendszer egyszerűsége egyszersmind az erőssége is: "Nincs szükség az eszközök tanítására. A fotoelektromos érzékelő egy tükör segítségével tükörreflexiós módban működik. Ezáltal sem előtér-sem háttérelyomásra nincs szükség,” mondja Tobias Wichmann. A sűrített levegős fúvóka karbantartó egysége alatt elhelyezkedő és a sűrített levegő szükségletnek megfelelő jelenlétét ellenőrző, Turck által szállított sűrített levegő érzékelő (M12E-VP44X-H1141) szintén egyszerűen kezelhető.
Codesys-es gateway mint PLC
“A rendszer magját a PLC képezi” mondja az ISW képviseletében Wichmann. Jelen esetben ez egy programozható BL20 gateway a Turck-tól, ami lekezeli a vezérlési feladatokat. “Az összes jel a PLC-ben fut össze és itt kerül feldolgozásra: az IPC és az érzékelők jelei, az indító jelek, a kamera vizsgálati jelei, a sűrített levegőt figyelő jel és még számos más jel is”, folytatja Wichmann. “A Turck Codesys-es programozható BL20 gateway-je a feladathoz éppen a megfelelő mérettel rendelkezik. Természetesen ezt a feladatot el tudnák látni más jelentős PLC gyártók termékei is, azonban azok szükségtelenül drágábbak és összetettebbek lennének. A másik előny az volt, hogy a vállalatnál már rendelkeztünk Codesys programozási tapasztalattal ezáltal könnyen tudtuk adaptálni . Így aztán könnyű volt a PALC részére kiválasztani a megfelelő kontrollert.” Az ipari PC és a gateway közötti kommunikációt TCP/IP Ethernet-es protokoll segítségével oldottuk meg.
