IO-Link segíti a differenciálmű gyártást

A kínai autóalaktrész beszállító differenciálmű gyártó üzemében a Turck bemutatja, mennyire egyszerű, gyors, hatékony az IO-Link megoldás használata jelgyűjtéshez.

A kínai differenciálmű gyárban Turck TBIL IO-Link hub-ot használnak a gyártásban előforduló érzékelők és aktuátorok százainak csatlakoztatására. Ezen jelgyűjtők mindegyikére legfeljebb 16 érzékelő vagy aktuátor jelét gyűjtik össze IO-Link-en keresztül. A megoldás megtakarítást eredményez azzal, hogy minimalizálja a többeres kábelek szereléséhez szükséges időráfordítást, miközben a költségeket is csökkenti. A megoldást a Turck BL20 Profibus gateway-ekkel és IO-Link mester modulokkal valósították meg. A kapcsolójeleken túlmenően az RFID adatokat, valamint az analóg jeleket is továbbítják a PLC felé.
  • 26 TBIL I/O hub 26-szoros megtakarítást jelent a többvezetékes kábelek és beszerelésük tekintetében.

  • A kapcsoló jelek százain túl 2 BL20 egység az RFID adatokat és az analóg jeleket is továbbítja a PLC felé

Számos érzékelő a fogaskerékmű gyártásban

A differenciálmű gyártósor több mágneses mező érzékelője érzékeli a pneumatikus hengerek és befogók helyzetét, miközben a közelítés kapcsolók magának a differenciálműnek a komponenseit érzékelik. Számos további aktuátor létezik, amik a kontroller parancsait hajtják végre, például levegőszelepek, mágnesszelepek és más készülékek.

A többeres kábelek és passzív gyűjtők nem működtek

A vevő kezdetben passzív gyűjtők és többeres kábelek használatával akarta az érzékelők és aktuátorok jeleit továbbítani a vezérlőszekrényben lévő terepi busz csatolók felé. A kábel hossza és a kiterjedt kábelezési szükséglet miatti költségek kedvezőtlenek voltak a teljes költséghez képest. A passzív gyűjtők legtöbb kábelezési munkáját manuálisan kellett volna kivitelezni, majd csatlakoztatni a vezérlőszekrényben lévő I/O modulokhoz. A beüzemelés kifejezetten érzékeny lett volna a hibákra, valamint sok időt vett volna igénybe. A megoldás továbbá nagyon drága, és nehezen karbantartható lett volna.

Az IO-Link megoldás gyors és hatékony

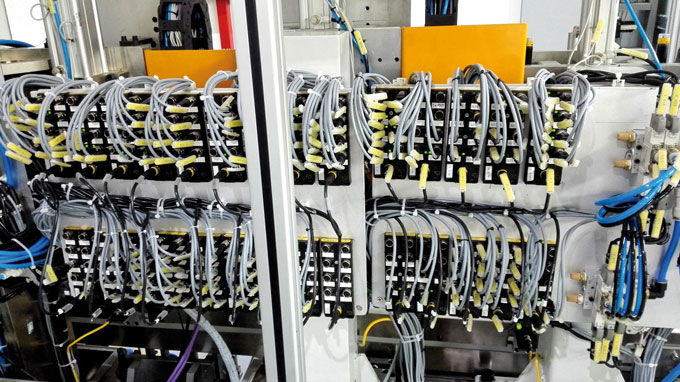

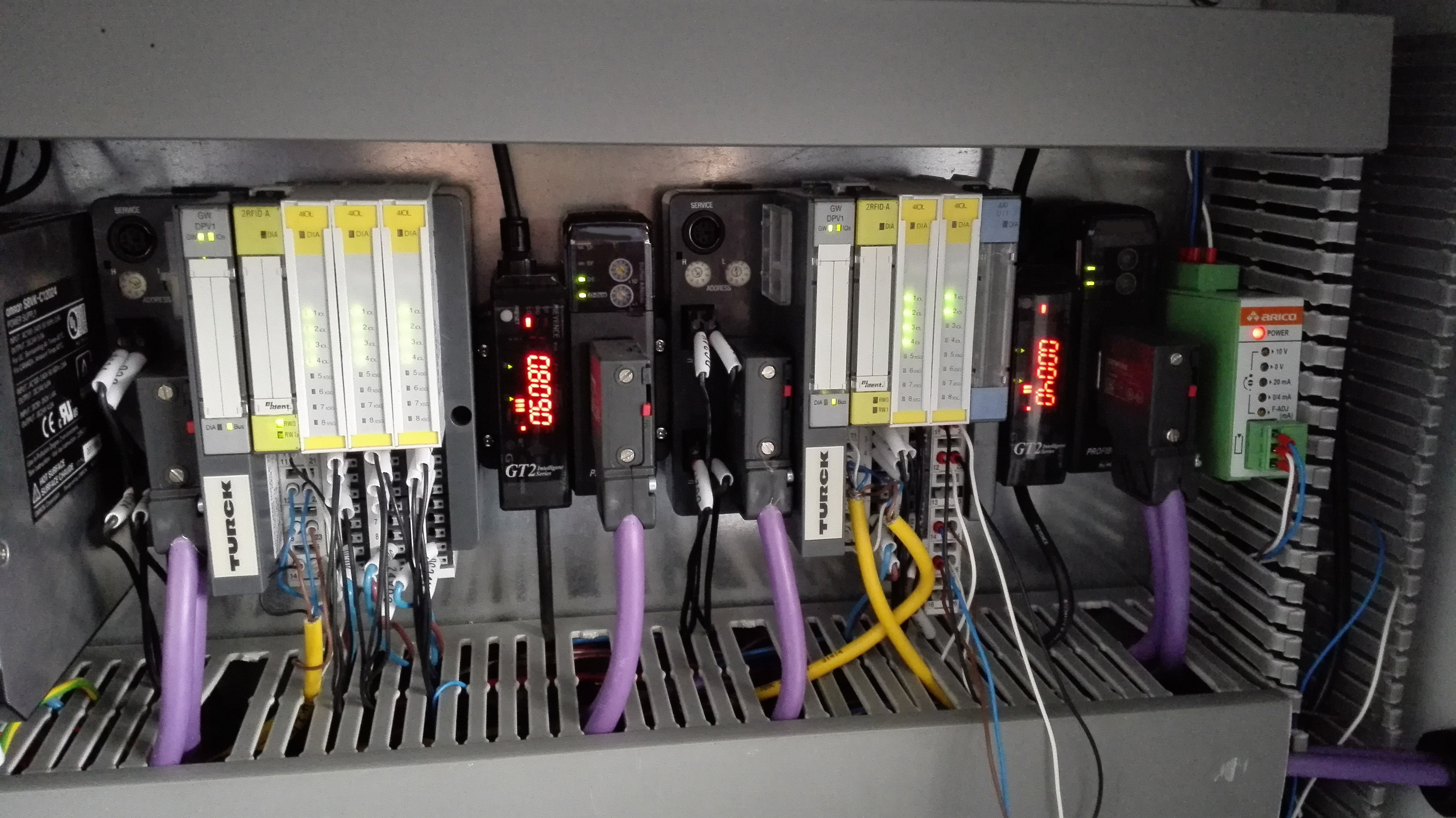

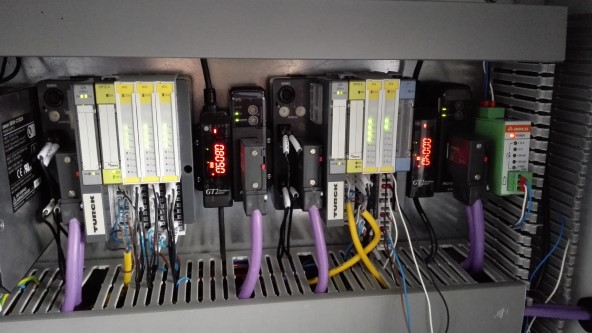

A Turck helytakarékos megoldást tudott ajánlani a vezérlőszekrényben a BL20 Profibus gateway-re alapozva, kombinálva IO-Link mester modulokkal. A Turck IO-Link kompatibilis TBIL jelgyűjtők ideális eszközök az érzékelők és aktuátorok terepi csatlakoztatásához. Ezek az I/O hub-ok IO-Link-et használnak akár 16 bináris jel továbbításához az IO-Link mester részére szabványos érzékelő kábelen keresztül. Mivel a TBIL I/O hubok IP67 védettséggel rendelkeznek, közvetlenül kihelyezhetők a terepre az érzékelőkhöz és aktuátorokhoz olyan közel, amennyire csak lehetséges. Az IO-Link egy olyan digitális protokoll, ami lehetővé teszi a szabványos háromeres kábel használatát, és szükségtelenné teszi bármely költséges árnyékolás alkalmazását, vagy a hosszan tartó kábel telepítési munkálatot.

Ha később bármilyen hiba fellép, az IO-Link használatának köszönhetően a karbantartás egyszerű. A hiba helye meghatározható egészen a terepi készülékig és különbséget lehet tenni vezetékszakadás és a rövidzár között. Mivel a teljes rendszer központi konfigurálása a kontrollerből végezhető, a központi vezérlő rendelkezésére áll az összes fontos információ. Ezzel leegyszerűsödik a karbantartás és dokumentálás.

Analóg jelek IO-Link-en keresztül

Az üzemeltető felismerte, hogy ha megfelelő interfésszel rendelkezik, az IO-Link-en keresztül képes az összes nyomás- és hőmérséklet érzékelő jelét is továbbítani. Ezzel a drága analóg bemeneti modulok, a költséges árnyékolt kábelekhez hasonlóan szükségtelenné válnak.
