I/O blokkmodulok Szuper Jachton

A Limitless nevű szuper jachton a Turck TBEN kompakt I/O blokkmoduljai IP69K védettséggel megbízható EtherNet/IP kapcsolatot biztosítanak a szenzorok/aktuátorok és a PLC között.

A holland hajófelszerelés beszállító cég az Akerboom Yacht Equipment átdolgozta a 20 éves Limitless nevű szuper jacht teljes automatizálási felszerelését a legújabb technológiára. Két vezérlő és egy EtherNet/IP hálózat helyettesíti az egész eddigi pont-pont összeköttetésű felszerelést darukon, fedélzeti létrákon, egyéb platformokon. Az Akerboom bízik a Turck robusztus TBEN-L és S Ethernetes I/O blokkmoduljaiban, a nagyszámú I/O jeltovábbítás tekintetében. A teljesen zárt műanyag házal és az IP69K védettséggel az I/O modulok ideálisak hajón történő használatra, kizárva a kapcsolószekrények vagy más védőburkolat szükségességét.

  • A Limitless tatja kinyíilik, mint egy platform, a hátsó fedélzeti létra pedig épp kifele mozog

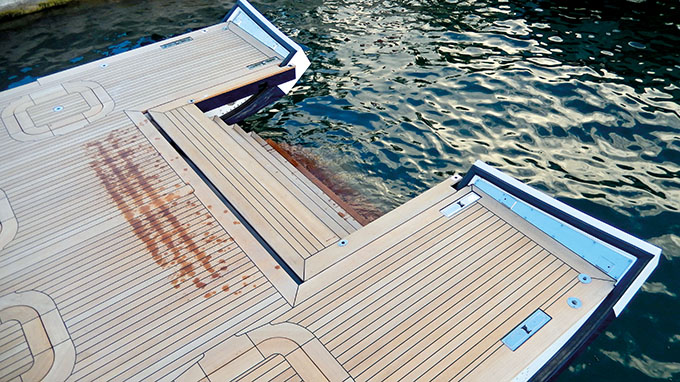

  • Amikor a fedélzeti létra platformja telepítésre kerül, a dőlésszöget a hajóhoz képest kell mérni

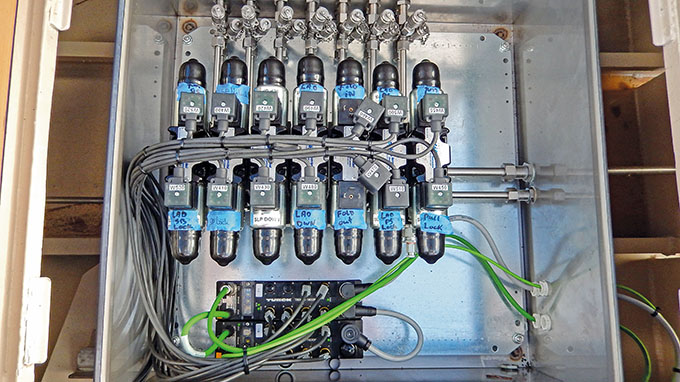

  • Minden Turck TBEN-L-16DOP blokk I/O 16 digitális kimenetet biztosít a hidraulikus szelepek bekötéséhez

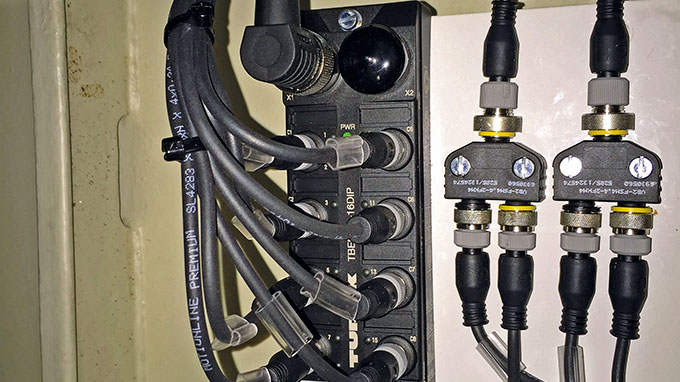

  • A Turck robusztus blokk I/O megoldásai IP69K védettséggel helyettesítenek minden más védőeszközt.

  • Ed Groen in `t Woud nagyon elégedett: „A Turck I/O moduljai sok vezetékezési munkát spóroltak nekünk”

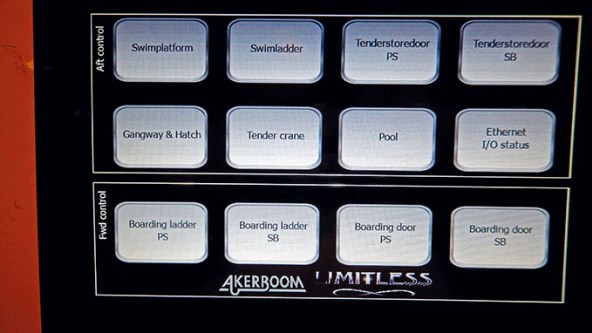

  • Minden technikai rendszer most már érintő képernyőn keresztül irányítható

Technikai berendezések éveken át

A jacht minden beállítását hidraulika végzi. A Limitless modern vezérlési technológia beépítése nélkül készült. A felszerelést relék, illetve pont-pont összeköttetések irányították.

Az utóbbi években a jacht mozgó részeinek meghibásodási rátája megnőtt. Ráadásul a működő mozgó részek is elavultnak tekinthetők. A központi vezérlés nem volt megvalósítható. Mindent nyomógombokkal kellett működtetni a felszerelésen. A hajó kapitánya a holland leideni Akerboom Yacht Equipmentet bízta meg a teljes hajó technikai újratervezésével. A cég jó hírnevet szerzett az elektromos jachtfelszerelések terén, valamint tagja a Feadship Groupnak, ami magába foglalja a De Vries hajógyárat.

EtherNet/IP vezérlők váltják ki a szigetes megoldásokat

Korábban a hajó minden egyes darujának, vagy platformjának külön vezérlőszekrénye volt, ahova az eszközök jelei direktben kapcsolódtak. Az Akerboom ezt a megoldást EtherNet/IP kommunikációval rendelkező I/O modulokra és két modern vezérlőre cserélte.

Az IP69K I/O blokkmodulokkal egyaránt sok helyet és vezetéket spóroltak nekünk. Több vezérlőszekrény a fedélzeten feleslegessé vált, mivel a TBEN-L modulok közvetlenül a hidraulikus szelepek mellé kerültek beépítésre.

Nagy mennyiségű digitális bemeneti jelet használnak a hajón. Ezeket véghelyzetérzékelők adják, amelyek az ajtókban lévő reteszelőcsavarok pozícióját érzékelik. Az analóg jelek dőlésszög érzékelők kimenetei. A Turck B1N360 inklinométerei érzékelik a platformok dőlését, amikor azok vízbe ereszkednek. A dőlésszög érzékelése a hajóhoz képest történik, nem abszolút módon, ez fontos követelmény volt ebben az esetben.

Az inklinométerek analóg jeleit a Turck ultra-kompakt TBEN-S2-4AI I/O állomásai továbbítják a vezérlőnek. A 32 milliméter széles TBEN-S modulok még kompaktabbak a TBEN-L-nél, ezzel együtt az IP69K védettségi követelményeknek is megfelelnek. A TBEN-S modulok a jacht elejére és hátuljára lettek felszerelve. Mindegyik két platformról szállítja a jeleket a vezérlőnek.

A Blokk I/O egyszerűsíti a bekötést

Ez a megoldás nagyon hatékonnyá válik a TBEN-L1-16DOP I/O blokkmodulok használatával. A modul lehetővé teszi a kimeneti jelek EtherNet/IPn történő továbbítását a digitális szelepekhez. A TBEN I/O modulok, mint multi-protokol eszközök, egyaránt használhatók Profinet, EtherNet/Ip, illetve Modbus TCP protokollt használó vezérlőkhöz is.
