Lézeres érzékelő fényes hengereket érzékel az akkumulátorgyárban

Az I/O-modulon történő decentralizált jelfeldolgozás lehetővé teszi a 10 milliszekundumon belüli hibafelismerést rendkívül nagy folyamatsebesség mellett

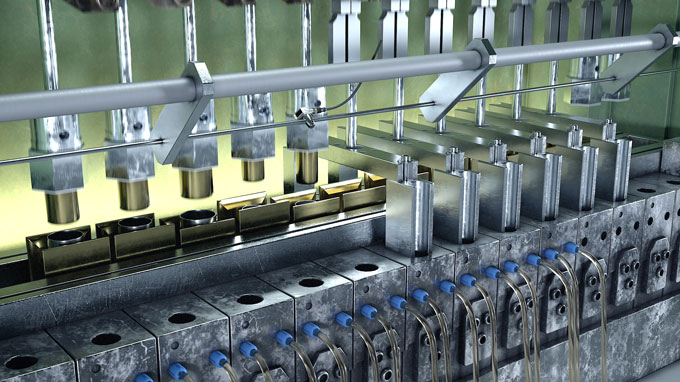

Az akkumulátorgyártás során a présgépekben használt fényes fémlemez hengerek felismerése kihívást jelent az optikai érzékelők számára. Különösen akkor, ha a magas folyamatsebesség miatt nagyon gyorsan kell felismerni az objektumokat a helyes pozíció ellenőrzése céljából. Az alternatív megoldásként használt mechanikus érzékelők intenzív karbantartás igényelnek és a kopás, illetve megszorulás miatt gyakori hibaforrásnak számítottak. A lemezhengerek detektálása alapvető fontosságú, mivel ha henger nélkül történik a préselés, az megrongálhatja a készüléket magas javítási költségeket okozva.

ELŐNYÖK

Magas folyamatsebesség a 10 milliszekundumon belüli decentralizált jelfeldolgozás révén
Jobb gépelérhetőség a rongálódás kiküszöbölése által
Minimális kábelezési igény az IP67-es IO-Link-Master révén
Plug-and-play érzékelőcsere, mivel az érzékelőbeállítások el vannak tárolva az IO-Link-Master-ben

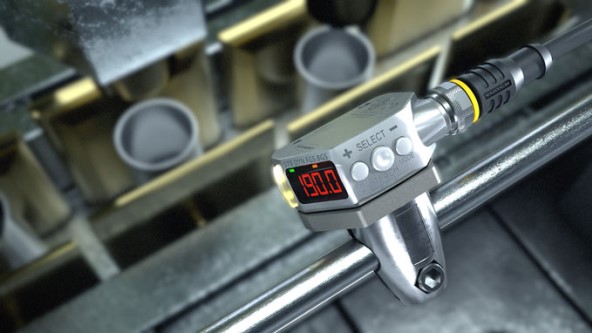

Kevesebb, mint 30 centiméter távolságból a Q4X megbízhatóan felismeri a fényes dobozokat
A rozsdamentes acél háznak és az IP69K-s védelemnek köszönhetően a Q4X ellenáll a hidraulikaolaj-párának

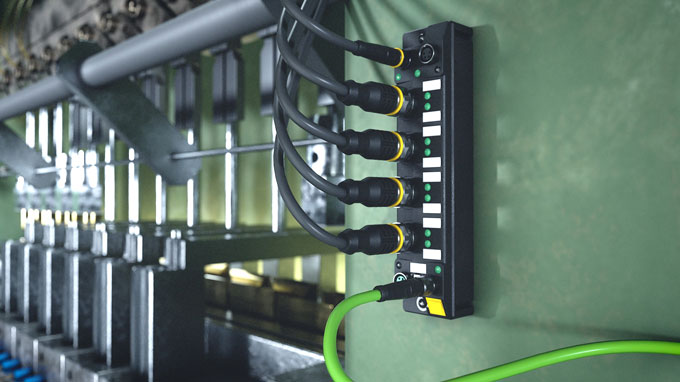

Az I/O-modul számolja a Q4X jeleit, majd továbbítja az eredményt a vezérlésnek

A Q4X megbízhatóan érzékeli még a diffúz visszaverődéseket is

A Turck optikai érzékelőkkel foglalkozó partnere a Banner Engineering által gyártott Q4X lézeres érzékelő megbízhatóan érzékeli még az olyan fényes tárgyakat is mint ezek a fémhengerek. Az érzékelő 10 milliszekundumon belül detektálja, ha nincs ott vagy rossz pozícióban van a doboz.

Az IO-Link-Master magas folyamatsebességet tesz lehetővé

A magas folyamatsebesség elérése érdekében az ügyfél decentralizált TBEN-S IO-Link-Master modult használ. Egy masterhez akár négy Q4X érzékelő csatlakoztatható. Maga az I/O-modul számolja az érzékelőkről érkező bemeneteket, majd Ethernet/IP-n keresztül kommunikálja az eredményt a gépvezérlésnek. Ez az ellenőrző blokk könnyedén programozható a Turck webalapú konfigurációs eszközében az ARGEE-ben. Lehetővé teszi a magas folyamatsebesség megvalósulását. Ha az összeg helytelen, a PLC azonnal leállítja a gépet, hogy a készülék ne sérüljön meg.

Könnyű karbantartás IO-Link-kel

Ha tönkremegy egy érzékelő vagy tisztítani kell, az IO-Link leegyszerűsíti az érzékelőcserét. Az érzékelő paraméterei el vannak tárolva az IO-Link-Masterben. Ily módon az érzékelőcsere másodpercek alatt megtörténhet, hiszen az I/O-Master a pótérzékelőre alkalmazza ugyanazokat a paramétereket. Az IP67-es I/O-modul felszerelhető közvetlenül hidraulika-olajpárát tartalmazó közegben, ami csökkenti a kábelezési igényt. Multiprotokollos eszközként ugyanúgy használható Profinet vagy Modbus TCP vezérlésekkel.
