GYÚJTÓSZIKRAMENTES TEREPI KOMMUNIKÁCIÓ

A Tianjin-i vegyiüzemben a Turck excom remote I/O rendszerei hőmérsékleti mérési jeleket visznek át megbízhatóan és hatékonyan a robbanásveszélyes területről.

A Tianjin-i vegyiüzem VCM gyáregységében a hőmérséklet-mérési jeleket 370 mérési pontról kell begyűjteni és továbbítani a vezérlői szint felé. Mivel a hagyományos pont-pont kábelezés túl drága és időigényes lett volna, a Turck egy egyszerre hatékony és kényelmes megoldást szállított egy gyújtószikramentes remote I/O rendszer formájában.
  • A Tianjin-i vegyiüzem bővítette gyártási kapacitását egy vinil-klorid monomert (VCM)előállító részleggel.

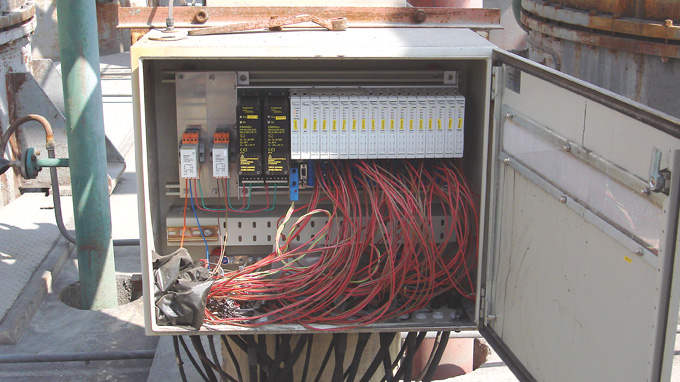

  • Az excom remote I/O tartalmaz:redundáns tápegységet, redundáns gateway-t, I/O modulokat és modulhordozót.

  • A 16db I/O modult, beleértve a tápegység-modulokat, működés közben lehet cserélni az 1-es zónában.

2004-ben a Tianjin-i vegyiüzem bővítette gyártási kapacitását egy új gyáregységgel, ahol vinil-klorid monomert (VCM) állítanak elő. A gyártás folyamatosan ellenőrzött hőmérsékletet igényel. A túl alacsony hőmérséklet nem csak a köztes termékek reakciósebességét csökkenti, de károsítja a katalizátorokat is.

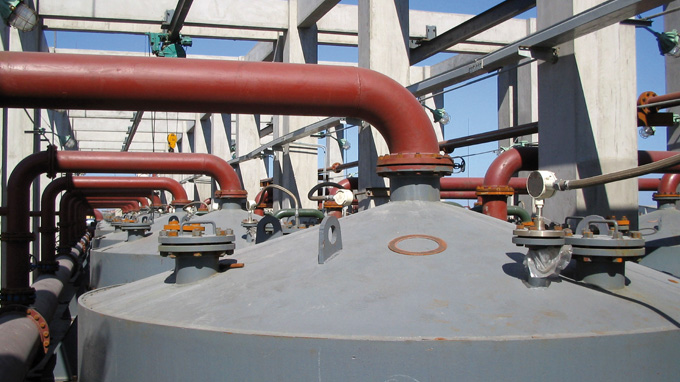

Ez az, amiért a Tianjini vegyiüzem hét féle E termoelemet használ a hőmérséklet mérésére mind a 44 transzformációs rendszerében, amelyekben acetilén hozzáadása történik a hidrogén-kloridhoz. Az ellátó csővezetékeket is beleértve, összesen 370 mérési eredményt kell eljuttatni a robbanásveszélyes területről a folyamatirányítási szintig. A megoldandó feladat mindeddig csak magas telepítési és karbantartási költségek mellett volt megoldható (egyedi leválasztók segítségével).

230 V-os működtetés nagy távolságokhoz

A Turck által szállított összesen hat gyújtószikramentes excom remote I/O segítségével a Tianjin-i vegyiüzem képes volt hatékonyan és megbízhatóan megoldani a problémát. Az excom állomások tanúsítvánnyal rendelkeznek robbanásveszélyes területeken történő használatra, az 1-es és 2-es zónákhoz a Turck kínai leányvállalata (Tianjin) Sensor Co. Ltd. (TTS) értékesíti a kínai piacon, és a megoldást is ők ajánlották a Tianjin-i üzem üzemeltetőinek azzal az előnnyel, hogy: akár 24 V DC akár 230 V AC feszültségről is működőképes rendszer.

Az utóbbi hatalmas előnyt jelent, elsősorban nagy terepi távolságok esetén, ha összehasonlítjuk más remote I/O rendszerekkel, melyek kizárólagosan 24 VDC tápfeszültségről működnek. Miközben bizonyos esetekben sokkal nagyobb kábelkeresztmetszetekkel kell kompenzálni a hosszú kábeleken fellépő feszültségeséseket, a Turck excom remote I/O megoldása garantálja a stabil áramellátást akár több száz méter kábelhosszúság esetén is. Ezzel lehetővé vált a Tianjin-i üzem vezetőinek, hogy jelentős megtakarítást érjenek el a telepítési költségekből.

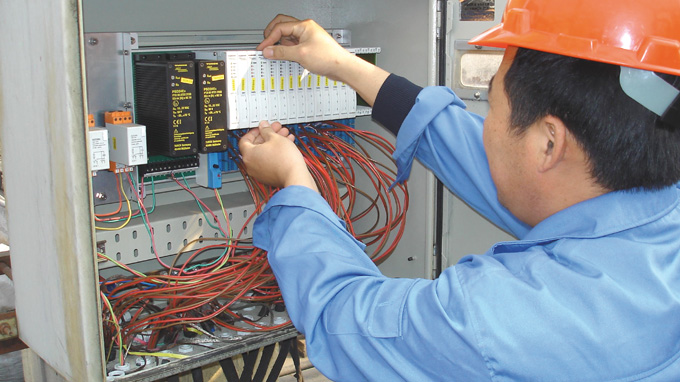

"Az excom révén csökkenteni tudtuk a kábelezési költségeket 40 százalékkal, szemben az eredeti tervezett költséggel" magyarázta Wang Haiwen rendszermérnök. Az excom egyúttal kifejezetten felhasználóbarát egy esetleges modulmeghibásodás esetén. A maximum 16db I/O modult folyamatos üzemmenet mellett is ki lehet cserélni az 1-es zónában. Ennek megfelelően, a remote I/O-k garantálják az üzem magasfokú rendelkezésre állását a Tianjin-i vegyiüzemben.

Eszközmenedzsment FDT/DTM segítségével

A megnövekedett rendelkezésre állás, a működés közbeni modulcsere, és a robbanásbiztos kivitel mellett a rendszer lehetővé teszi a kínai üzemeltetők számára a terepi eszközök átfogó HARD paraméterezését busz vonalon keresztül (Profibus-DP), valamint kezelésüket és diagnosztizálásukat terepi készülék eszköz (FDT) és készülék típus kezelő (DTM) használatával: Az I/O modulokhoz hasonlóan a folyamatosan frissített excom DTM egyedülálló modularitást kínál, rugalmas kezelést biztosítva a teljes rendszerre. A DTM segítségével a Tianjin-i vegyiüzem üzemeltetői könnyű rálátást nyernek az egyedi csatornákra (diagnosztikai adatokon keresztül). Ez lehetővé teszi, hogy az üzemeltetők a terepen gyorsabban megtalálják az üzemzavar helyét, és csökkentsék a költséges leállási időket.
