BEEP a gyakorlatban: hogyan kezelj több TBEN modult egyetlen IP-címen?
Összefoglaló: A Turck BEEP megoldása lehetővé teszi, hogy több I/O-modult egyetlen IP-címen keresztül kezelj. A cikkben bemutatjuk, hogyan egyszerűsíthető ezzel a hálózatkezelés, az üzembe helyezés és a moduláris rendszerek bővítése.
Egy moduláris gyártórendszerben nem ritka, hogy több tucat I/O-modul kerül a hálózatba. Minden egyes eszköz külön IP-címet kap, amit kezelni, konfigurálni és karbantartani kell. Ez nemcsak a hálózatot teszi átláthatatlanná, hanem az üzembe helyezés idejét is növeli.
A probléma különösen akkor jelentkezik, amikor a rendszer folyamatosan bővül, vagy több azonos felépítésű modulból áll. Ilyenkor a hálózat kezelése önmagában is komoly feladattá válik.
Mi a BEEP és mit old meg?
A Turck Backplane Ethernet Extension Protocol, röviden BEEP, egy olyan megoldás, amely lehetővé teszi, hogy több I/O-modul egyetlen IP-címen keresztül kommunikáljon a vezérléssel.

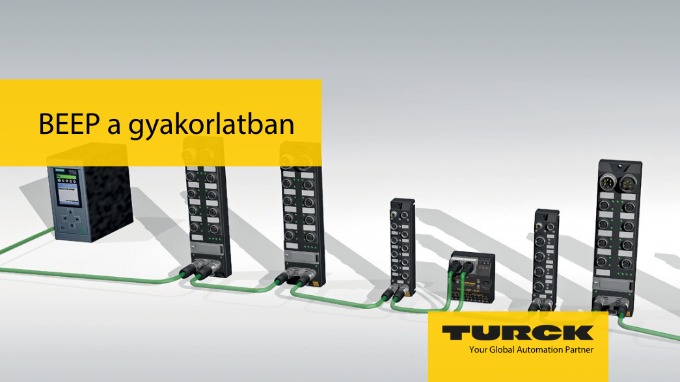

A gyakorlatban ez azt jelenti, hogy egy master modulhoz több slave modul csatlakozik, és a teljes rendszer egyetlen hálózati végpontként jelenik meg a PLC számára. Egy ilyen felépítésben akár több tucat modul és jelentős mennyiségű adat kezelhető anélkül, hogy minden eszközhöz külön IP-címet kellene rendelni.
Hogyan működik a gyakorlatban?
A rendszer központi eleme egy master modul, amely Etherneten keresztül kapcsolódik a vezérléshez. Ehhez a masterhez csatlakoznak a további I/O-modulok, amelyek a belső backplane kommunikáción keresztül továbbítják az adatokat.
A PLC szempontjából ez egyetlen eszközként jelenik meg, miközben a háttérben több modul dolgozik együtt. Ez jelentősen leegyszerűsíti a hálózati struktúrát és a konfigurációt.
A megoldás támogatja a legelterjedtebb ipari Ethernet-protokollokat, így könnyen illeszthető meglévő rendszerekhez is.
Milyen előnyöket jelent ez?
Az egyik legfontosabb előny az IP-címek számának csökkenése. Egy több modulból álló rendszer egyetlen címen keresztül elérhető, ami egyszerűbb hálózatkezelést jelent.
Emellett a konfiguráció is gyorsabbá válik. Nem kell minden egyes modult külön beállítani és kezelni, a rendszer egységként kezelhető. Ez különösen előnyös olyan projekteknél, ahol több azonos felépítésű egységet kell telepíteni.
A bővítés is egyszerűbb. Ha új modul kerül a rendszerbe, nem szükséges új IP-címet kiosztani, és a hálózati struktúrát sem kell módosítani. Ez jól illeszkedik a moduláris gyártási környezetekhez.
Mikor érdemes használni?
A BEEP megoldás elsősorban olyan alkalmazásoknál hasznos, ahol:
- több I/O-modul dolgozik együtt egy rendszeren belül
- fontos a gyors és egyszerű üzembe helyezés
- a rendszer várhatóan bővülni fog
- és a hálózat átláthatósága kulcsfontosságú
Moduláris gyártósoroknál, skideknél vagy nagyobb logisztikai rendszereknél különösen jól használható.
Összegzés
Ahogy nő a rendszerek mérete, a hálózatkezelés egyre nagyobb szerepet kap. A túl sok különálló eszköz és IP-cím könnyen átláthatatlanná teszi a rendszert.
A BEEP egy egyszerű megközelítést ad erre a problémára. Nem a rendszer működését változtatja meg, hanem a felépítését teszi kezelhetőbbé.
Ha szeretnéd megnézni, hogy a saját rendszeredben hogyan lehetne egyszerűsíteni a hálózati struktúrát és csökkenteni az IP-címek számát, vedd fel velünk a kapcsolatot. Szívesen segítünk átgondolni a lehetőségeket.
