Szekrény hűtése

Egy kínai tehervonaton a Turck FCS áramlásérzékelőit használják az áramátalakító szekrény léghűtésének figyelésére

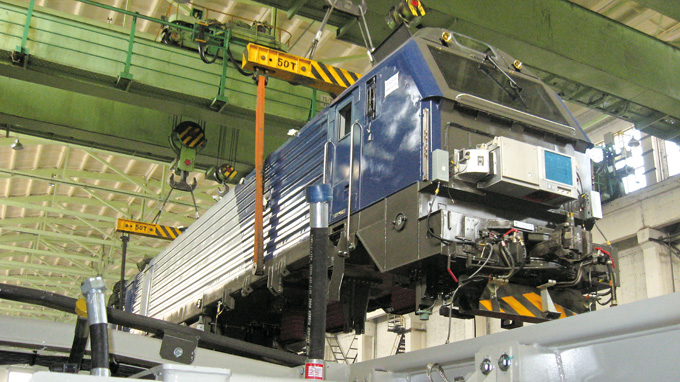

A kínai mozdonygyártó a Turck áramlásérzékelőire bízza egyik tehermozdonyát. A gáznemű közegek áramlásérzékelői figyelik a levegő áramlását abban az átalakító szekrényben, ami a segédberendezéseket látja el árammal. A Turck meggyőzte ügyfelét a kompakt, apamenetes érzékelőjével, ami az áramlási sebességet akkor is képes pontosan mérni, amikor megváltozik a közeg hőmérséklete.

  • A tehervonat invertere rengeteg hőt termel, amit irányított módon kell elvezetni

  • A TURCK kompakt érzékelői szűkös átalakító szekrényekbe is kihelyezhetőek

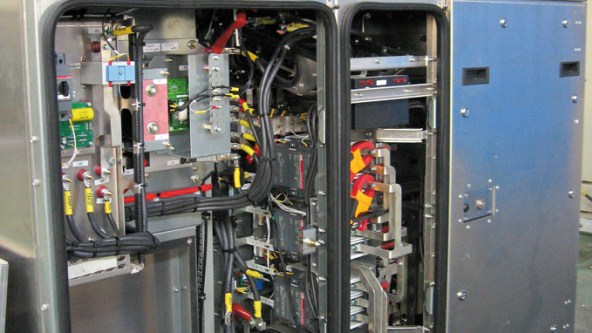

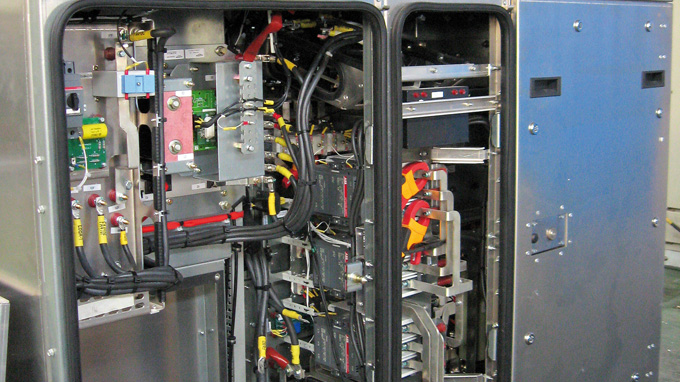

A nagy teljesítményű AC mozdony hajtóerejét egy vontató áramátalakító biztosítja, ami a fő átalakító szekrénybe van behelyezve. A mozdonyt ellátták még két független segédenergia átalakító szekrénnyel is. A segéd áramátalakító látja el energiával a kiegészítő berendezéseket, például a hűtőventilátort, víz- és olajszivattyút, a légkondicionáló egységet, a főkompresszort, valamint az akkumulátor töltőket, fűtő egységeket és más berendezéseket. A segéd áramátalakítók redundáns üzemben működnek: egyik átalakító normál működéssel, a másik készenléti üzemmódban. Nagyszámú terhelésnél a mozdony zavarmentes üzeme nagyban függ az átalakítók működésétől és a szekrénytől, amibe ezt beépítették.

A vezérlőszekrényben a hőmérséklet annál magasabb lesz, minél hosszabb ideig működik az átalakító. Éppen ezért a szekrényt aktív hűtőrendszerrel látták el a keletkező hő eltávolításához. A levegő keringését folyamatosan ellenőrizni kell annak biztosítása érdekében, hogy a hűtés megszakítás nélkül rendelkezésre álljon. A mozdonyt építő szakemberek olyan érzékelő megoldást kezdtek el keresni, ami állandósult kimeneti jelet képes szolgáltatni konstans áramlás esetén, függetlenül a hőmérséklet változásaitól. Ugyancsak követelmény volt, hogy beépíthető legyen akár szűk szekrényekbe is.

A Turck megoldása: beállított illesztés

A Turck gáz közegekhez alkalmas M18-as áramlásérzékelői bizonyítottan olyan érzékelők, melyek megfelelnek a mozdonygyártók összes követelményeinek. Az FCS-M18-LIX egy kompakt áramlásérzékelő apamenetes hengeres házban , hogy még szűkös helyre is be lehessen szerelni. Bár az itt használt kalorimetrikus mérési elv érzékeny a hőmérséklet változására, a Turck érzékelő ezt kompenzálni tudja különleges érzékelő kialakítással és az úgynevezett beállított illesztéssel: A mérőellenállást és a fűthető mérőellenállást az áramlási iránnyal párhuzamosan kell elhelyezni. A beállított illesztés lehetővé teszi a érzékelő maximális pontosságának az elérését. Ha az érzékelőt nem megfelelően erősítették fel, a felmelegedett levegő a mérési eredményt meghamisíthatja és úgy lehet értelmezni, mintha az áramlásban állt volna be változás. Másrészről viszont megfelelően installáció esetén az érzékelőt nem tudja befolyásolni az áthaladó levegő hőmérsékletének a változása.

Amikor a gáznemű közegekhez speciálisan kialakított FCS-M18-LIX érzékelőt helyesen szerelik fel, megbízhatóan fogja mérni a levegő áramlását a villanymozdony folyamatos üzemelésénél is – akár a hőmérséklet növekedésekor is. A Turck érzékelő ezáltal segít a mozdony karbantartási időszükségletének minimalizálásában és a hatékonyság javításában is. A Turck áramlásérzékelője az ügyfél második elvárásának is megfelel, nevezetesen, hogy kompakt kivitelű legyen és egy egységben tartalmazza az érzékelőt, a szondát és a feldolgozó egységet is. Olyan érzékelőt, ami nagyobb méretű házban helyezkedik el, vagy különálló feldolgozó egysége van, nem lehetett volna beszerelni az adott körülmények között.
