Érintésmentes forgójeladó a burgonya feldolgozásban

A Turck QR24 forgójeladója bizonyítja az érintésmentes mérőrendszer fölényét egy puffer szállítószalagon a Schaap, holland székhelyű burgonya feldolgozó cégnél.

A sokféle forgójeladó típus gyengesége ritkán adódik a mérési elv korlátaiból, vagy az elektromágneses megfelelőségből, vagy más zavaró tényezőből. Az Achilles sarok többnyire mechanikus rendszer. A hollandiai Schaap Holland B.V. vállalatnál a Turck QR24 készüléke most érintkezés nélkül figyeli a puffer szállítószalagot, szükségtelenné tette a bonyolult felszerelési munkálatokat a szerelő csapat részére, valamint a hagyományos forgójeladóknál megszokott karbantartási munkálatokat.

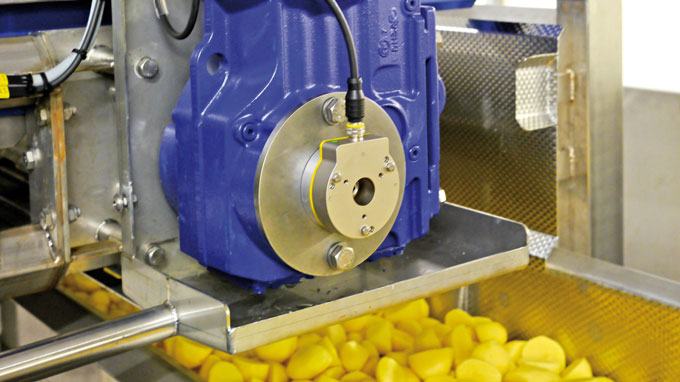

  • A pozíciójelző elem az alumínium gyűrű mögé hajlik

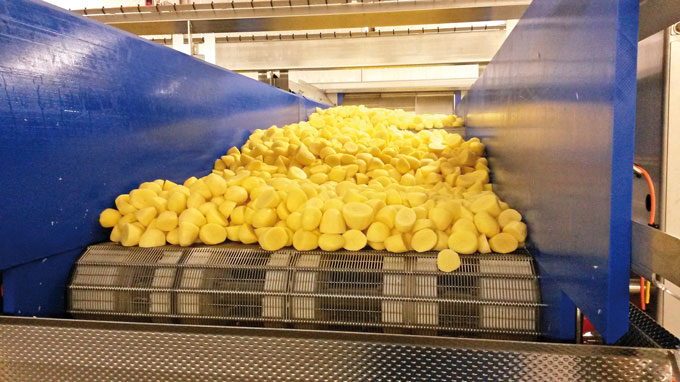

  • Puffer szállítószalag: Maximum 500 kg burgonya pufferelése lehetséges a szalagon

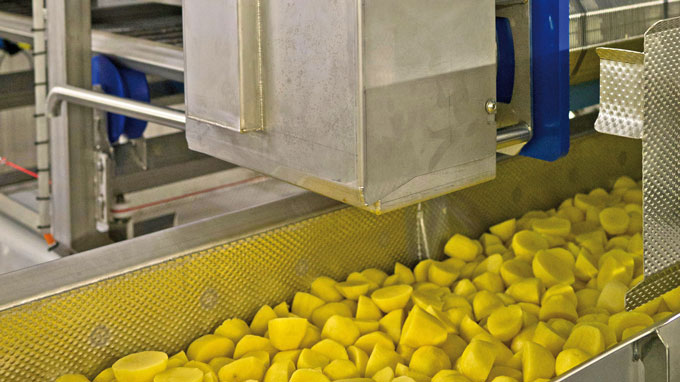

  • Működés közben rozsdamentes acél burkolat védi a teljes motort a forgójeladóval együtt

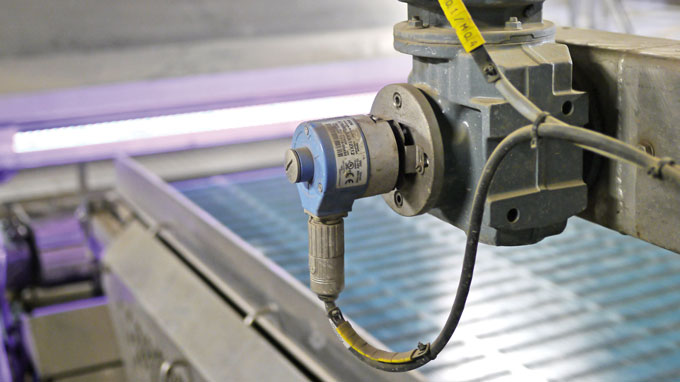

  • A forgójeladónak a rugós felerősítése végül mechanikai hibákra és kopásokra hajlamossá tette a rendszert

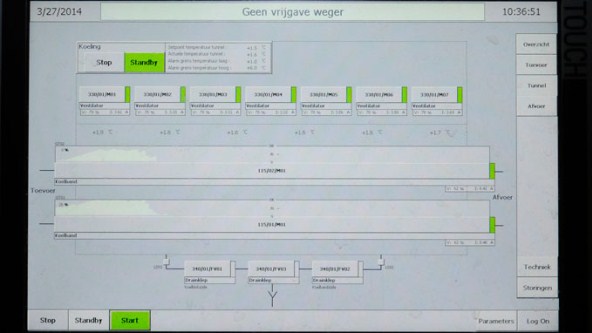

  • A burgonyát tartalmazó két szalag (fehér) az S7 kontroller kezelőpaneljének a képernyőjén látszik

Teljesen integrált folyamat

A burgonya feldolgozó Schaap Holland B. V 45 000 tonna burgonyát szállít évente a kiskereskedelmi vásárlói részére, és az élelmiszer szolgáltató ipar részére. A burgonya válogatása, mosása, és hámozása nagy részben automatikusan zajlik. A folyamatosan mozgó szállítószalag szekció a burgonyát a mosó területről a hűtőalagútba viszi. Hogy megakadályozzák a teljes sor megállását, a Schaap puffer szállítószalagokat használ a csomagoló soron lévő mérlegelő rendszer előtt.

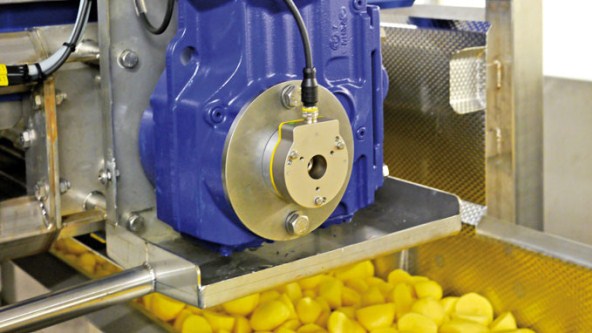

A QR24 figyeli a puffer szállítószalag motorjait

Amikor a csomagoló anyagot újra meg kell tölteni, a folyamatnak többé már nem kell megállnia, mivel a puffer szállítószalag lecsökkenti a sebességét és kompenzálja a késlekedést. A Turck érintésmentes induktív QR24 forgójeladóját nemrégiben szerelték be, hogy figyelje a szíjat hajtó motor mozgását. Ezzel lehetővé válik maximum 500 kg burgonya pufferelése a folyamatban.

Nagy fizikai igénybevétel

A motor tengelye lassan forog A QR24 ennek megfelelően tizenkét impulzus per fordulat értékre lett állítva. A hűtő szállítószalag lineáris mozgását elegendő mindössze egy impulzus per öt centiméterrel figyelni. Igaz, ez a beállítás jelentős mechanikai kihívást jelent. A korábban használt inkrementális forgójeladó optikai mérési elven alapult és rugóterheléssel kellett ellátni. A tengelyt körülvevő házra volt szerelve két kis rugó lap segítségével. “Ezeknek a forgójeladóknak a stabilitás és pontosság nem volt probléma, azonban ez a korábbi megoldás mechanikai problémákat okozott”, magyarázza van Raalte. “A motor rezgésének következtében a rugók mindig elmozdultak és két év után már egyáltalán nem is működtek”

Nincs szükség csapágyazásra, vagy rugós kapcsolatra

A Turck érintésmentes forgójeladójának köszönhetően ez többé már nem probléma. Nincs szükség rugós kapcsolatra, mivel nincs fizikai kapcsolat a tengely és az érzékelő egység között. Csak a pozíciójelző elem van a közvetlenül a tengelyre rögzítve. “Évek óta kerestünk ilyen forgójeladót” állítja Raalte. “Amikor az ügyfélmagazin címlapján megláttam a készüléket, rögtön tudtam: valami ilyesmire van szükségünk.”

Érintésmentes forgójeladó QR24

Az összes QR24 modellen, jeladó és pozíciójelző elem teljesen zártak és két független, teljesen leszigetelt egységként vannak jelen, melyek képesek ellenállni a tengelyen keletkező rezgésnek és ütődéseknek is. Nem használ erős elhasználódásnak kitett golyóscsapágyat, vagy tömítést, amik a gépleállását, vagy elnyúló karbantartási időt eredményeznének. Az QR24 sorozat mind az optikai, mind pedig a mágneses forgójeladókat felülmúlja.
