Szélturbina rotor pozicionálása

Turck uprox+ érzékelők ellenőrzik a rotor pozicióját a VENSYS szélturbinákon

Innovatív generátor kialakításával a Saarland-i székhelyű VENSYS Energy AG cég egészen Pekingig jutott. A nyári olimpiai játékokhoz a kínai partnercég, a Goldwin által megépített 43 darab VENSYS szélturbina szolgáltatta a környezetbarát villamos energiát. Ehhez a Turck uprox+ érzékelői garantálták a rotorok optimális pozícióját.

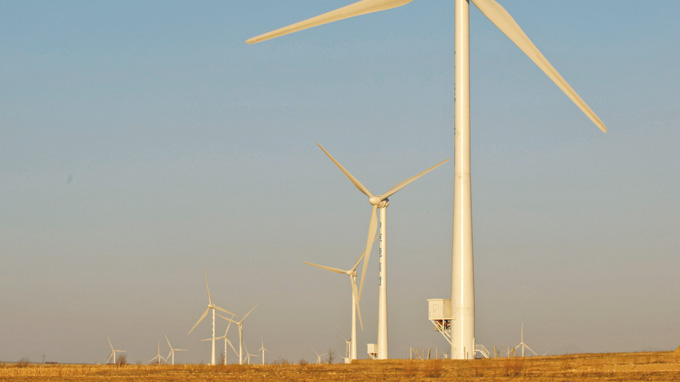

Energiaipar az olimpián: 43 darab szélturbina használja az uprox+ érzékelőket

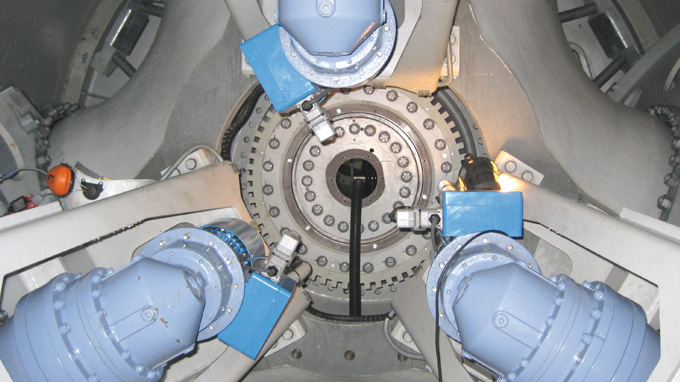

2db uprox+ szenzor érzékeli a lapátszög aktuális értékét

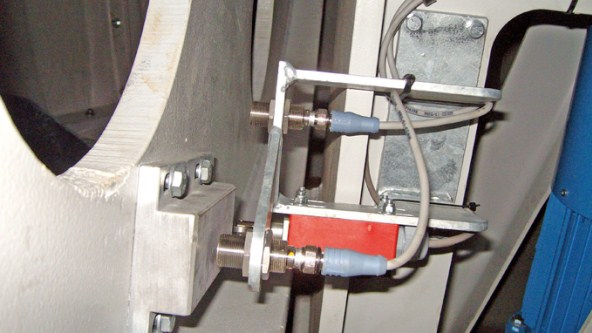

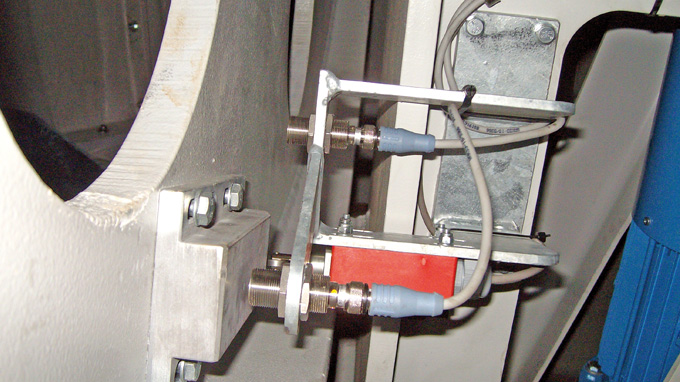

A rotor sebességének érzékeléséhez 2 uprox+ érzékelőt használnak, melyek fogazott alátéttárcsát figyelnek

Növekedési trend a világban

A németországi Saarbrücken-ben épített és tesztelt VENSYS szélturbinák jelenleg a kanadai Higgins hegység szélerőmű telephelyén, valamint a németországi Grevenbroich városban forognak. Csak ebben az évben a kínai Goldwind három szélerőmű üzembehelyezését tervezi több, mint 1000 szélturbinával.

Ami a biztonságot illeti, a szélturbina legfontosabb komponense a dőlésszög-szabályozó rendszer. A rendszer méri, ellenőrzi és vezérli a szélturbinán a rotor-lapátok dőlésszögét, amivel változtatja az energiafelhasználást. Például az dőlésszög-szabályozó rendszer lehetővé teszi, hogy induláskor a lapátok a széllel szembe forduljanak. Üzemeltetés közben a dőlésszög állításával konstans értéken lehet tartani a kimeneti teljesítményt még változó szélviszonyok mellett is. Amikor pedig szélvihar kerekedik, a dőlésszög-szabályozó rendszer automatikusan kifordítja a szél útjából a lapátokat, és ezzel megelőzi a rongálódásukat.

Érzékelők garantálják a megbízhatóságot

“A hibás működésnek végzetes következményei lehetnek”, mondja Dr. Stephan Joeckel, a VENSYS műszaki igazgatója. Nem csoda, hogy a mérési technológia megbízhatósága ebben a szektorban a legmagasabb prioritást élvezi. Ez az oka annak, hogy az VENSYS Energy AG a Turck induktív érzékelői mellett döntött. Mindegyik szélturbinában hat darab uprox+ érzékelő van – minden lapáton kettő – amelyek egyidejűleg határozzák meg a rotorok pontos helyzetét. Ehhez mindegyik szenzor érzékeli a rotorlapát véghelyzetét. Egy hetedik érzékelő megállapítja a turbina karbantartó nyílásának a helyzetét. Az összes érzékelő adatainak összevetésével a vezérlőrendszer megállapítja, hogy az minden rotorlapát megfelelő pozícióban van-e. A motor és a rotorlapát között az erőátvitel egy kenőanyagmentes és karbantartásmentes fogazott szíj viszi át. Ennél a műveletnél az erőt több fogra elosztva viszik át, ezzel minimalizálják a kopást és növelik a biztonság és megbízhatóság szintjét.

Egyedül a 2007-es évben, a VENSYS 60 darab szélturbinát szerelt fel Turck érzékelőkkel anélkül, hogy bármilyen probléma adódott volna. “Eddig csak jó tapasztalataink vannak”- erősíti meg Dr. Joeckel. “A magasszintű megbízhatóságon és minőségen, valamint a vonzó ár/teljesítmény arányon túl az is fontos tényező volt az uprox+ érzékelők kiválasztásakor, hogy kiemelkedő EMC védettséggel rendelkeznek. Mivel közvetlenül a szélturbina generátora mellett helyezkednek el valamint fennáll a villámlás veszélye is, a kiemelkedő EMC védettség alapvető kritérium ebben az üzletágban”.

Ellenálló és vízzáró

Mivel a szélerőművek gyakran tengerparti régiókban találhatók, ahol a részecskekoncentráció magas, a turbina összes komponensére különösen szigorú követelmények vonatkoznak a vízzáróság tekintetében. Az uprox+ érzékelők standard kivitelben krómbevonatú rézházban tokozottak , IP68-as védettséggel ezáltal teljesítve a VENSYS fejlesztők magas szintű elvárásait.
