IP67 I/O a szénbányászatban

A kínai üzemmérnökök az új szénkitermelő üzemüket a Turck BL67-es robusztus terepibusz rendszerére bízzák.

Annak érdekében, hogy megbízhatóan működő szállítórendszert lehessen garantálni a mostoha körülmények ellenére is, a tervezőmérnökök úgy döntöttek, hogy a perifériás eszközökhöz terepibusz rendszert fognak használni. A Turck BL67-es rendszere került kiválasztásra.

A tervezők az új szénkitermelő üzemet terepibusz technológiával automatizálják.

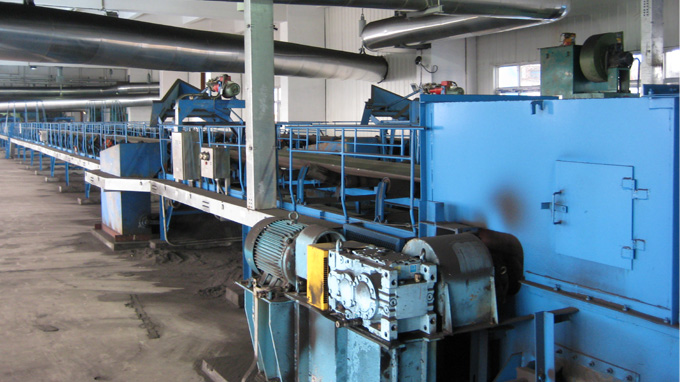

2006 őszén a Shandong Electric Power Engineering and Consulting Institute (SDEPCI) megkezdte Yongchuan üzeme kapacitásának bővítését két további 135 MW-os egység létrehozásával, hogy ezekkel dolgozzák fel az alacsonyabb minőségű szén alapanyagot. Kiterjedt közlekedési rendszer hálózza be a teljes üzemet, aminek révén a szenet a lerakodási helyről a szénőrlőhöz szállítják a kemencében történő elégetés előtti lépésként. Éppen ez indokolta, hogy az üzem tervezői nagy elvárást támasztottak a használt megoldások automatizálásával kapcsolatban. Végső soron, az üzemben meglévő számtalan érzékelőnek és aktuátornak működnie kell por, nedvesség, rezgés, zaj vagy elektromágneses interferenciák ellenére is.

A hagyományos automatizálási architektúra nem volt alkalmas ezen követelmények kiszolgálására, ezért döntöttek az üzem tervezői úgy, hogy a PLC és az érzékelők/aktuátorok közötti jelátvitel modern terepibusz rendszeren keresztül történjen. A megfelelő terepibusz rendszer – ami moduláris felépítésű, és IP67-es védettséggel rendelkezik – nem csupán a zavarmentes kommunikációt garantálja az érintett készülékek között, hanem nagyfokú adatintegritást is biztosít, védett a rezgések ellen, és kiterjedt diagnosztikai funkciókkal rendelkezik.

Dacolva porral, rezgéssel

A különböző gyártók terepibusz rendszereinek kiértékelését követően a Shandong Luneng Engineering Co. Ltd. üzemének tervezői - akiket az új üzem automatizálási megoldásainak kidolgozásával és beüzemelésével bíztak meg- a Turck BL67 sorozata mellett döntöttek. Azért, hogy a por és rezgések ellenére is garantálni lehessen a megbízható működést, az üzem tervezői úgy döntöttek, nem tekintenek el az IP67-es védettségtől - annak ellenére, hogy minden egyes terepibusz állomást vezérlőteremben helyeznek el. Emellett fontos tulajdonsága volt a BL67 rendszernek , hogy a meghibásodott I/O modulokat rendszerleállás nélkül is cserélni lehet . A rövidzárvédelem és a különböző diagnosztikai funkciók gyors állapot-áttekintését tesznek lehetővé az összes biztonsági berendezésre vonatkozóan. Moduláris kivitelének köszönhetően a BL67 rendszer szükség esetén egyszerűen bővíthető – akár digitális, analóg, hőmérséklet, vagy más jelnek az integrálásáról legyen szó.

A moduláris I/O állomások gondoskodnak az összes olyan analóg és digitális jel továbbításáról, ami a szállítórendszer állapotát jellemzik – például a beadagolási sebesség, kitérés, nyúlás, repedés vagy töltöttségi szint adat. A terepibusz állomások a magasabb szintű PLC-hez, az Allen Bradley Control Logix 5560-hoz kapcsolódnak DeviceNet-en keresztül. A megkapott adatok kiértékelése után a PLC átküldi az üzem állapotára jellemző adatokat a menedzsment információs rendszerbe (MIS). Az üzem tervezői összesen két terepibusz hálózatot hoztak létre – az egyik 900 méteres, a másik 400 méteres. A Turck BL67 rendszere teljesen meggyőzte Xiangyang Bai tervezőmérnököt, ami végül megalapozta a Shandong LuNeng Engineering céggel történő együttműködést: “BL67 egy nagyon jó terepibusz megoldás, amit már most tervbe vettünk és használni fogunk a jövőbeni projektjeinkben”, mondja Bai.
