UHF RFID AZ ÉLELMISZER ELOSZTÓ KÖZPONTBAN

A norvégiai COOP elosztó központ konstrukciójával a Turck és a Witron cégek bebizonyították, hogy az UHF-RFID rövid távolságokhoz is alkalmas

A COOP norvégiai élelmiszer kiskereskedelmi cég új elosztó központját a intralogisztikai szakemberekből álló Witron cég tervezte és kivitelezte, és az egyik legmodernebb elosztó központot hozták létre Skandináviában. A raktár puszta mérete és az alkalmazott azonosítási technológia összetettsége meghatározó mintaként szolgál az iparágban. A Witron a Turck UHF-RFID technológiájának használatával valósított meg egy kombinált vonalkód-RFID alapú azonosító rendszert. A két cég által birtokolt know-how megoldások együttes használatával még azokat az áthallásokat is meg lehetett szüntetni, melyek általában akkor keletkeznek, amikor több UHF antenna működik egymás közelében. Előny az ügyfél számára: a COOP ki tudja használni azokat az UHF TAGeket, melyeket a vállalat már eddig beépített.

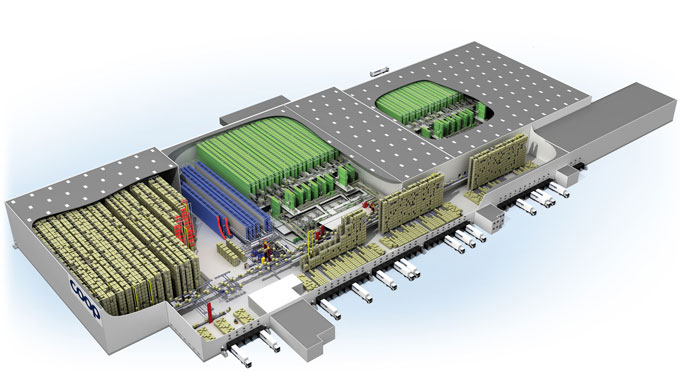

Az Oslo melletti elosztó központ mérete és összetettsége számos kihívást hordoz

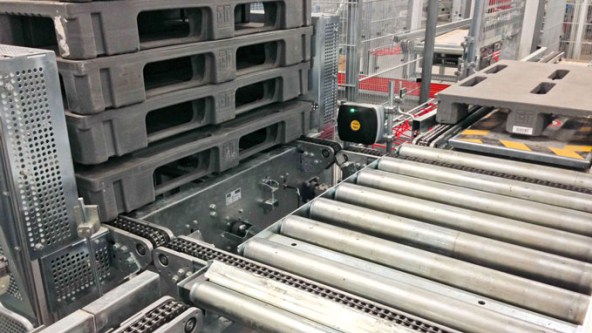

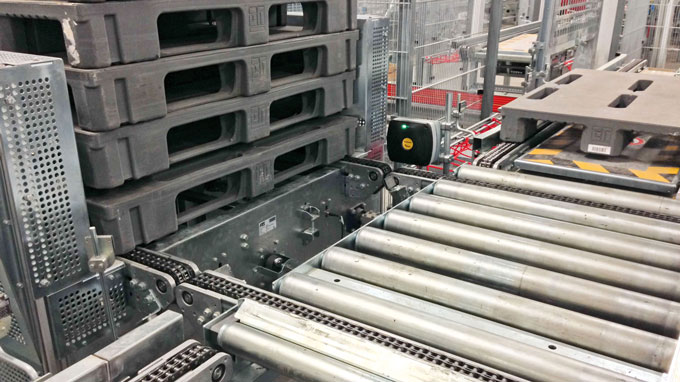

A műanyag raklapok a gyáron kívülről érkeznek UHF TAGgel ellátva

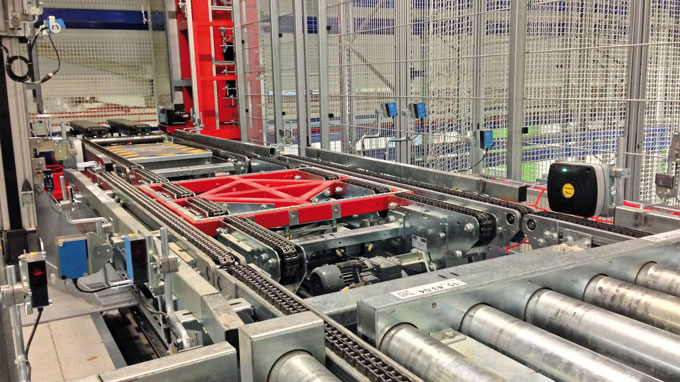

Összesen 250 db UHF olvasó/író fej van telepítve a raklap szállítószalag összes kereszteződési pontjára

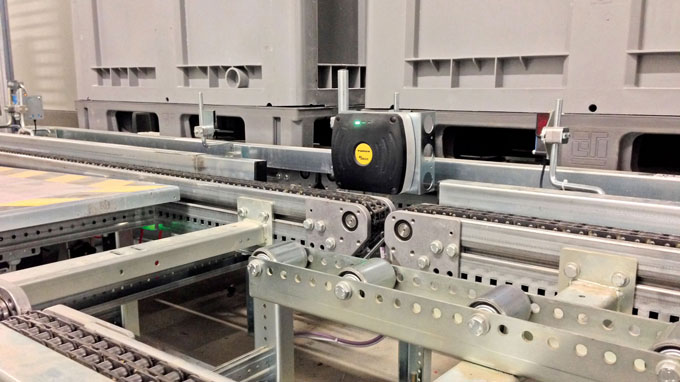

Az olvasó/író fej állapotát közvetlenül a készülékre elhelyezett LED jelzi

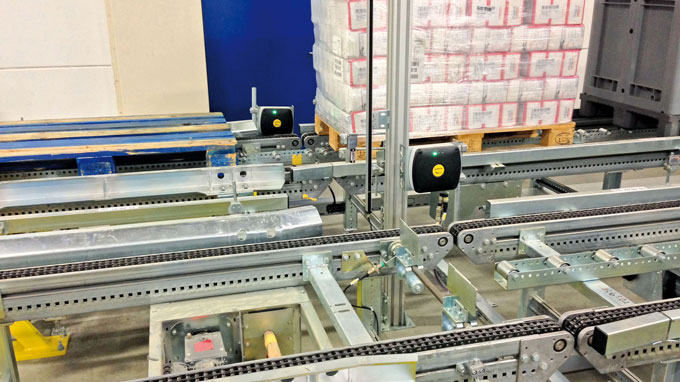

A közelségi konfliktus kizárva: Mindkét olvasó/író fej csak a közvetlenül előtte lévő raklapot olvassa le

Az elosztási folyamat

Az Oslo közelében lévő COOP Norge Handel AS kiskereskedelmi cég mérete akkora nagyjából, mint egy futballpálya. A “COOP logisztikai központhoz” az áruk raklapon érkeznek az áru fogadó öblökbe. Itt megtörténik a raklapok lerakodása, majd ideiglenes tárolásuk a raktárban. A szétválogatott raklapokról aztán az árut teljesen automatikusan, vagy félig automatikus módon lerakják, és tálcákra, vagy tároló rekeszekbe helyezik. A tálcákon és rekeszeken kívül a norvégek két különféle típusú raklapot használnak az elosztó központban: Műanyag raklapokat, melyeket UHF tagekkel látnak el, valamint fa raklapokat, melyeket az elosztó központban kombinált vonalkód - UHF címkével látnak el. A vonalkódot a fából készült hordozók/raklapok azonosítására használják. Hasonlóképpen a vonalkódjuk alapján azonosítják a tálcákat és rekeszeket is.

Kombinált vonalkód-RFID alapú azonosítás

A COOP egyik elvárása a kifejezetten alapos tesztelés volt. Az ügyfél fel akarta használni azokat az UHF TAGeket, melyeket a műanyag raklap gyártója azonosítás céljából már beépített a raklapokba. Ezzel meg lehetett spórolni a címkéző rendszer telepítését, ami egyébként a raklapokat látta volna el vonalkódokkal.

A tervezési fázis során a Witron szakembere tüzetesen megvizsgálta az UHF azonosítás bevezetésének lehetőségét. A rendszer egy UHF olvasó/író fejet igényel mindegyik áru beérkeztető helynél, valamint a raklap szállítószalag minden kereszteződési pontjánál – összesen 250 darabot.

RS485 interfészre és vezérelhető antennára van szükség

Azon túl, hogy szükség van RS485 interfészre, egy másik követelmény kizárta annak lehetőségét, hogy az adott alkalmazásban nagy számú különböző UHF olvasó/író fejet használjanak: “Az antenna vezérelhetősége számunkra nagyon fontos szempont volt a kiválasztásnál, mivel igen nagy számú köztéri kommunikációt kellett telepítenünk az üzemben. Kis számú egyéb beszállítótól eltekintve ezt a funkciót elsődlegesen a Turck tudta felajánlani” magyarázta Christian Fuhrmann, aki a vezérlés-technológiai fejlesztésekért felelős.

Az RSSI szűrő megakadályozza az áthallást

A tesztek alatt a Witro rájött, hogy ha egy antenna energiát ad egy olyan TAGre, aminek azt egyáltalán nem kellene megkapnia, áthallás jön létre. Ezt a TAGet szintén energizálni lehet egy közelében lévő olvasó/író fejjel, aminek következtében egy olyan tartományt ér el, amely meghaladja a tényleges maximális tartományát. Ez annyit jelent, hogy az olvasó/író fejek olyan távoli TAGekről képesek adatokat fogadni, amelyek antennájának a kimeneti teljesítménye egyébként ezt nem tenné lehetővé . “Ebben az esetben ezt képesek voltunk megakadályozni az olvasó/író fej különböző paramétereinek az állításával. RSSI szűrőket lehet használni, vagy korlátozni lehet az olvasó/író fej által végrehajtott olvasási műveletek számát”, magyarázza Fuhrmann. Az RSSI értéke meghatározza a jel erősségét. A célobjektum távolságának a becslésére használatos. A szűrők beállításával az egy bizonyos távolságban lévő objektumok kizárhatók az olvasási műveletből.
