Digitális folyamatoptimalizálás veszélyes környezetben

Korszerűsítsd folyamatatidat a digitális korszaknak megfelelően! Tedd hatékonyabbá termelési rendszeredet, azonosítsd gyenge pontjait, előzd meg a meghibásodásokat!

Mostanáig az adatok számos eszközön oszlottak szét a terepen. A Turck megmutatja, hogyan lehet ezt az adatot kiértékelni a magas szintű hozzáférésen alapuló Remote I/O-val, az excom-mal. A GEN-3G Ethernet gateway biztosítja a párhuzamos adatelérést. Ily módon továbbíthatja a folyamatinformációkat és a metaadatokat a terepről az IT-rendszerekbe. Ott az intelligens állapotfigyelő algoritmusok ezeket az adatokat feldolgozzák, amely segíti a gyárad működését.

Szabotázsbiztos adatelérés

Az excom Ethernet gateway telepíthető zona 2 robbanásbiztos vagy biztonságos környezetbe. Nem csak továbbítja a felhasználói adatokat multiprotocol Etherneten (PROFINET, Ethernet/IP, Modbus TCP). Ezen adatok mellett az elemzett adatok is kinyerhetőek a gateway-ből és továbbíthatóak külső IT rendszerekbe.

Ezek párhuzamosan futnak ugyanazon a hálózaton. Az adatelemzésre szolgáló informatikai rendszernek csak olvasási engedélye van. Ez megakadályozza a folyamat vagy a vezérlő rendszer manipulálását. Az adatelemzési rendszerek megvalósíthatók külső hálózati kapcsolat nélküli helyiségekben vagy felhőrendszerekben is.

Az excom: az I/O megoldás minden Ex zónába - az ipar minden területére

Az excom az egyetlen magasfokú rendelkezésre állású rendszer a világon, mellyel következetesen megvalósítható a rendszer koncepció: optimalizált rendszerelemek elérhetőek biztonságos területen, valamint Zona 2-ben és Zona 1-ben (Profibus DP-vel). Mindazonáltal, a felhasználók az összes rendszereszközt minden zónában DTM, EDS vagy GSDML segítségével, ugyanazon struktúrával és logikával vezérelhetik. Ez minimalizálja az operátorok képzési követelményeit és növeli a rugalmasságukat.

Az excom összekapcsolja az I/O szintet és a robbanásbiztos leválasztást egy egységben. Ez lehetővé teszi a helytakarékos, központi telepítések megvalósítását a műszertermekben és a vezérlő helyiségekben, valamint decentralizált I/O megoldásokat a zóna 2 vagy akár a zóna 1 terekbe történő telepítéshez (Profibus DP-vel).



EGY RENDSZER, EGY MEGERŐSÍTÉS, EGY PARTNER

Nincs szükség újraengedélyezésre, a bővítmények esetében sem

A teljes rendszer alkalmazható a megfelelő Ex területeken. A felhasználók ezért rugalmasan cserélhetik vagy kiegészíthetik a gateway-eket, I/O egységeket. Az operátorok elvégezhetik a rendszer hőmérséklet kiértékelését külső vizsgálati hely nélkül.

Az excom rendszert telepítheti meglévő vezérlőszekrénybe vagy egyedi műszerszekrénybe, figyelembe véve az egyedi követelményeket. A kábeltömszelencék, sorkapcsok, rendszer csatlakozók és egyéb alkatrészek közvetlenül felszerelhetőek. Projekttől függően a gyári átvételi tesztet (FAT) közvetlenül a Turck telephelyén lehet elvégezni. Előnye: a kulcsrakész I/O rendszerhez csak egyetlen partnerre van szüksége.

PROBLÉMA NÉLKÜLI VEZÉRLŐRENDSZER INTEGRÁLÁS

Az excom zökkenőmentesen integrálható a világ legfontosabb folyamatirányító rendszereibe

Akár Etherneten, akár terepi buszon keresztül az excom rendszer teljes funkcionalitással átjárható a Rockwell, Emerson, Honeywell, Siemens, ABB, Yokogawa vagy Supcon vezérlőrendszerei számára. A részletes telepítési kézikönyvnek és világméretű támogatásnak köszönhetően az integráció a DCS/PLC rendszerbe egyszerű és hibamentes.

MAXIMÁLIS RENDELKEZÉSRE ÁLLÁS

A dupla erősebb - különösen a feldolgozó iparban

Az excom támogatja a Profinet S2 redundanciát és a gyűrűs topológiákat. Még az olyan Ethernet protokollok esetében is, amelyek nem rendelkeznek natív redundancia specifikációval, az excom saját specifikációjával állapítja meg a rendszer redundanciáját, az átjáró redundanciáját vagy a kettő kombinációját. Ez lehetővé teszi a maximális rendelkezésre állást az összes rendszerrel - függetlenül attól, hogy a vezérlő rendszerek támogatják-e a megfelelő redundancia koncepciót.

A hálózati és protokoll redundancia mellett az excom támogatja a gyorscserét (hot swapping) is, vagyis az összes alkatrész és modul cseréjét működés közben. Ez sokkal könnyebbé teszi a karbantartási munkákat.

NAGY JELSŰRŰSÉG

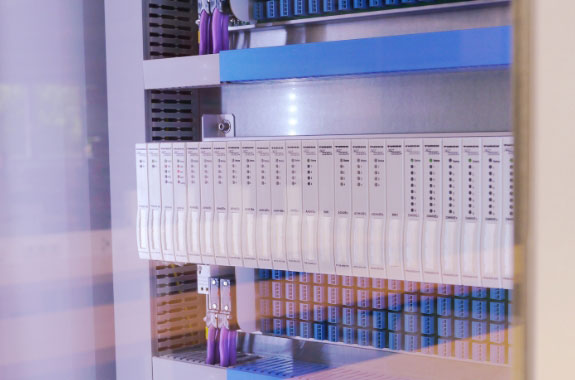

Páratlan: 960 jel egyetlen szabványos vezérlőszekrényben

Az excom akár 960 db-os jel sűrűsége öt modul racken, egy szabványos vezérlőszekrényben világszerte páratlan. A robbanásbiztos leválasztás már be van építve az I/O rendszerbe. Az interfésztechnika vezérlőszekrényei tehát teljesen feleslegesek, csakúgy, mint a vezérlőrendszer I/O kártyái. Ez a hely megtakarítás döntő lehet, különösen az utólagos felszereléseknél. Az excom akár 192 bináris vagy 96 analóg jelet is képes összekapcsolni egyetlen IP-címen keresztül.

Három különböző module rack 8, 16 és 24 modulhoz biztosítja, hogy minden telepítésnél optimális legyen a helykihasználás, akár egyetlen házban, akár a nagy I&C vezérlőszekrényben.

MONITORING ÉS OPTIMALIZÁLÁS

Excom Ethernet: a folyamatok összekapcsolása a jövővel

A párhuzamos adatelérésnek köszönhetően a vezérlőrendszer folyamatadatai szisztematikusan elválaszthatók az elemzési adatoktól. Biztonsági szempontból ez az architektúra további előnyt kínál: a monitorozás és az optimalizálás (M+O) szempontjából az üzem részesül az IT világ gyors ciklusaiból, és támaszkodhat az OT biztonságára és megbízhatóságára.

A teljes excom rendszer elfogadott minden nemzetközi piacon.

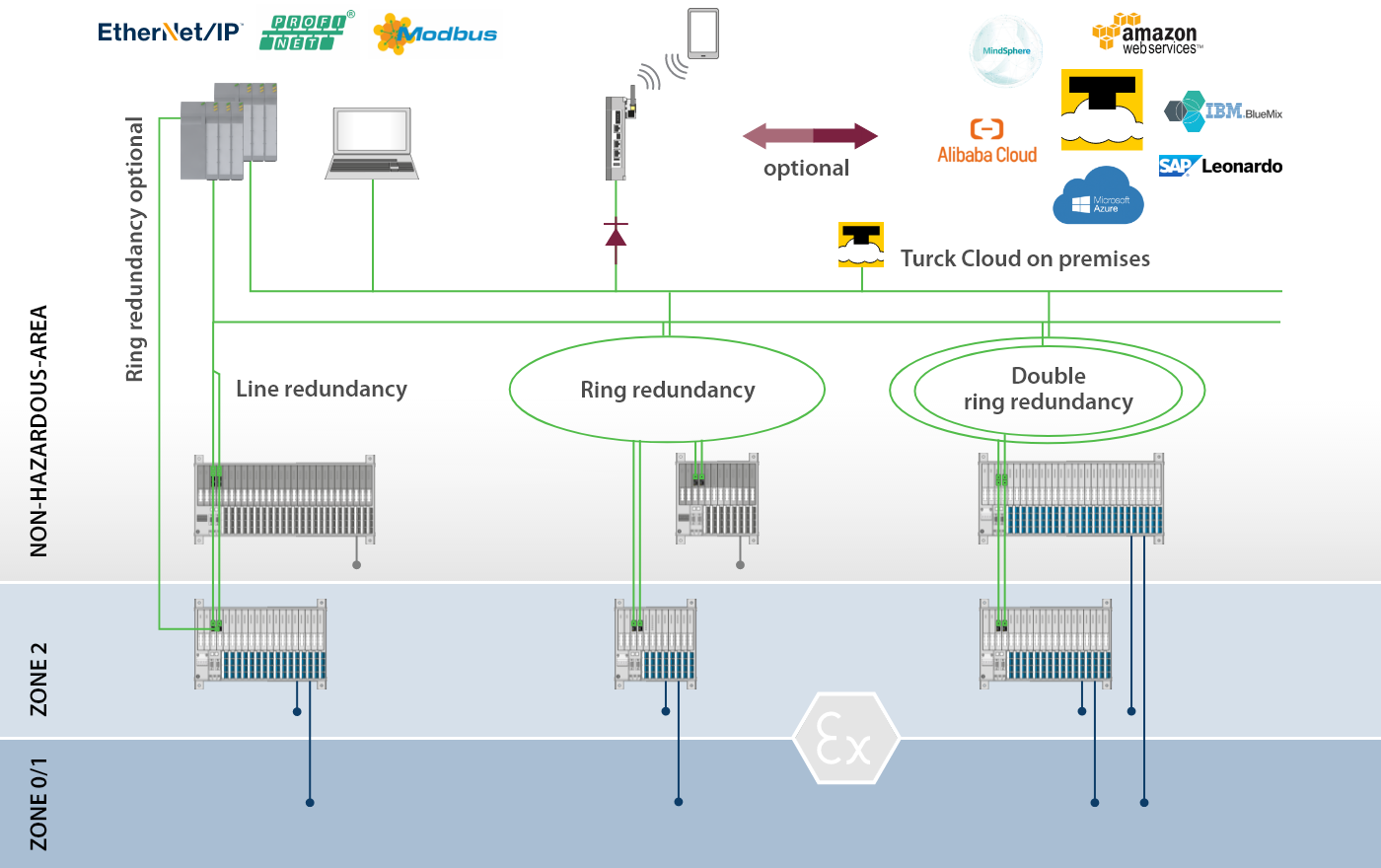

Excom Ethernet: teljes adathozzáférés, maximális elérhetőség, abszolút biztonság



Az ábra mutatja az Ethernet-tel történő excom telepítési forgatókönyveinek változatosságát. Különböző redundancia-koncepciók kombinációja növeli az üzem elérhetőségét. A vállalat irányítási rendszerekhez, a mobil terminálokhoz és a különféle felhőkhöz a Turck titkosított Kolibri, OPC-UA vagy MQTT felhőprotokollon keresztül lehet csatlakozni.

Jövőálló a párhuzamos adatelérésnek köszönhetően

A párhuzamos adat-visszakeresés az IIoT-t a folyamat automatizálás világába hozza. Az adatokat párhuzamos informatikai struktúrára tereli az irányítási rendszer szintje alatt. Ez azt jelenti, hogy a vezérlőrendszerek és a folyamatirányítás érintetlenek maradnak. A vezérlő és az ERP rendszereken kívül ezek az adatok felhasználhatók értékes adatgyűjtésre az alkatrészek hatékonyságával és a meghibásodás valószínűségével kapcsolatban. Például, ha egy szelepcsatlakozás futási ideje növekszik, korrózióra vagy lerakódásokra utalhat. Ezen elemzések eredményei optimalizálási ciklusokban áramlanak vissza a folyamatok irányításba az üzemeltetés menedzsment szintjén.

Ethernet a veszélyes környezetben

Tudj meg többet a veszélyes környezetben alkalmazott ipari Ethernet előnyeiről és technikai kihívásairól!

Ethernet a veszélyes környezetben: technológia, alkalmazás példák és termékadatok

Itt a technológia rajongói átfogó információkat találnak az Ethernet Ex területeken történő használatáról, gyakorlati példával és tényekkel alátámasztva.

Ethernet veszélyes környezetben

Az Ethernet fokozatosan honosodik meg Ex területeken. Látogass el technológiai oldalunkra, hogy megtudd miért és hogyan használhatod ma az Ethernetet digitális folyamatoptimalizálásra robbanásbiztos területeken.

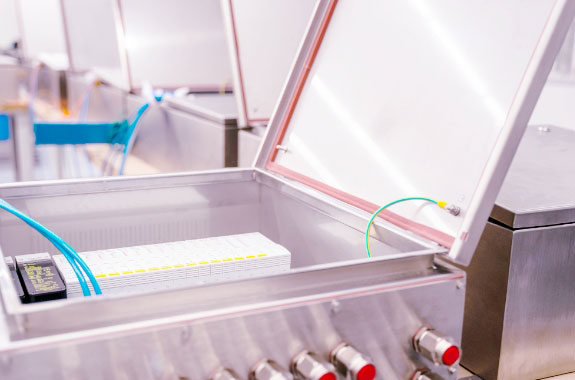

A moduláris skidek automatizálása Ethernet segítségével

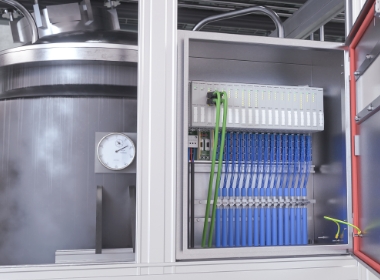

Két dolog fontos a moduláris üzemekben: kompaktság és könnyű csatlakozás a modulok között. Az excom Ethernettel az egyik vezető rendszer mindkét területen.

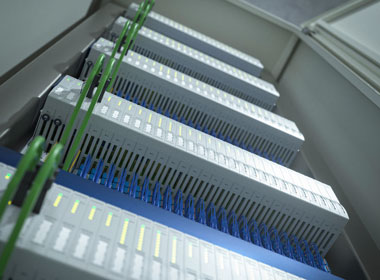

Helytakarékos Ethernet jelcsatlakozás az I&C teremben

Ha egy üzem I/O szintjét ki kell cserélni, akkor célszerű olyan I/O rendszert használni, amely integrált robbanás leválasztással rendelkezik, mint például az excom. A hagyományos megoldásokhoz képest, külön robbanás leválasztással és I/O szinttel az excom sok helyet takarít meg.

Webinar - Ethernet veszélyes környezetben

Hogyan használhatod a terepi adataidat folyamatoptimalizáláshoz Ethernet-en keresztül, még robbanásbiztos területeken is? Várnod kell a gyújtószikramentes Ethernet szabványra a nagy mennyiségű adat kiértékeléséhez? És hogyan lehet megbízhatóan kizárni a manipulációt az Ethernet kapcsolat ellenére?

Jorge Garcia, a Turck Fieldbus rendszerek folyamat-automatizálásának termékmenedzsere ezekre a kérdésekre adott választ az "Ethernet goes Ex" című webináriumon 2020. szeptember 10-én.

Kérdezd a szakértőt!

Jorge Garcia és munkatársai megválaszolják az Ex területek alkalmazott excom-mal és ipari Ethernet-tel kapcsolatos kérdéseit. Természetesen a helyi értékesítő kollegák is állnak rendelkezésedre.Töltsd ki kapcsolatfelvételi űrlapunkat és kérj tanácsot!
